WPDA型蜗轮蜗杆减速机主要尺寸

发布时间：2022-05-11 15:59:10　人气：

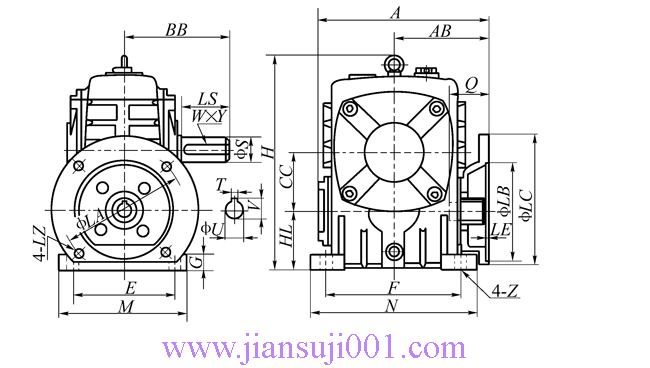

WPDA型蜗轮蜗杆减速机主要尺寸(图1)

WPDA型蜗杆减速机主要尺寸 /mm

规格	输入功率/kW	减速比	A	AB	BB	CC	H	HL	LL	M	N	E	F	G	Z
50	0.18	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	151	83	97	50	176	50	80	120	140	95	110	15	12
60	0.37		167	91	112	60	204	60	90	130	150	105	120	20	12
70	0.37		200	109	131	70	236	70	105	150	190	115	150	20	15
	0.75		202	111
80	0.75		225	125	142	80	268	80	120	170	220	135	180	20	15
	1.5
100	1.5		280	148	169	100	336	100	150	190	270	155	220	25	15
120	2.2		333	181	190	120	430	120	180	230	320	180	260	30	18
	3.0
135	3.0		375	202	210	135	480	135	215	250	350	200	290	30	18
	4.0
155	5.5		448	247	252	155	531	135	235	275	390	220	320	35	21
175	5.5		481	262	262	175	600	160	260	310	430	250	350	40	21
	7.5
200	11.0		543	285	305	200	666	175	290	360	480	290	390	40	24
250	11.0		615	330	360	250	800	200	350	460	560	380	480	45	28
	15.0

规格	输入功率/kW	减速比	电机法兰					输入孔			输出轴			质量m/kg
			LA	LB	LC	LE	LZ	Q	U	T×V	LS	S	W×Y
50	0.18	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	115	95	140	4	M8	31	11	4×12.8	40	17	5×3	8
60	0.37		130	110	160	4	M8	33	14	5×16.3	50	22	6×3.5	11
70	0.37		130	110	160	4	M8	40	14	5×16.3	60	28	8×4	17
	0.75		165	130	200		M10	42	19	6×21.8
80	0.75		165	130	200	4.5	M10	48	19	6×21.8	65	32	10×5	22
	1.5							52	24	8×27.3
100	1.5		165	130	200	4.5	M10	52	24	8×27.3	75	38	10×5	38
120	2.2		215	180	250	5	M12	63	28	8×31.3	85	45	14×5.5	64
	3.0
135	3.0		215	180	250	5	M12	63	28	8×31.3	95	55	16×6	85
	4.0
155	5.5		265	230	300	5	M12	83	38	10×41.3	110	60	18×7	118
175	5.5		265	230	300	5	M12	83	38	10×41.3	110	65	18×7	165
	7.5
200	11.0		300	250	350	6	M16	114	42	12×45.3	125	70	20×7.5	236
250	11.0		300	250	350	6	M16	114	42	12×45.3	155	90	25×9	396
	15.0
