蜗轮减速机

WDH型蜗杆减速机主要技术参数与安装尺寸

发布时间：2022-05-12 15:13:46　人气：

WDH型蜗轮减速机

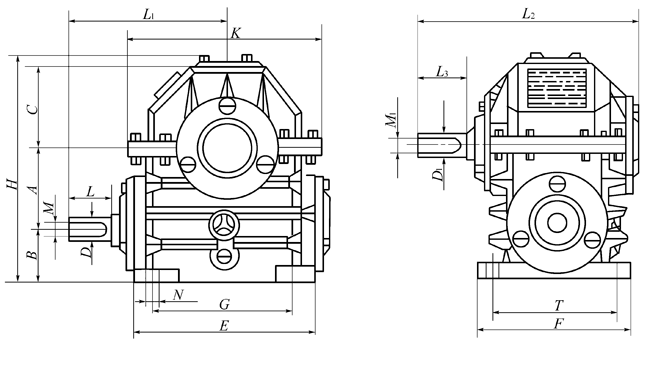

WDH型蜗杆减速器主要技术参数与安装尺寸

模数 M	蜗轮齿数Zz	速比I	输入转速rpm	输入功率KW	输出扭矩kg/M	悬臂载荷kg	中心矩A	B	C	D	E	K	G	H	L	L₁	L₂	L₃	D₁	N	T	F	M	M₁
2	30	30:1	1500	0.2	2.4	60	43	29	47	12	85	113	62	130	25	80	132	40	14	7	72	88	4	4
		15:1
2	40	40:1		0.3	4.31	150	53	42	60	18	136	148	106	162	30	100	165	34	18	7	92	116	5	5
		20:1
2	50	50:1		0.32	5.06	200	63	47	72	18	155	170	125	190	40	142	187	40	24	11	102	125	6	6
		25:1
2	60	60:1		0.5	6.9	250	73	55	98	18	162	206	134	228	45	152	190	45	24	9	118	150	6	6
		30:1
2.5	30	30:1		0.38	4.71	60	52.5	42	60	18	136	148	106	162	30	100	165	34	18	7	92	116	5	5
		15:1
2.5	40	40:1		0.4	6.55	200	65	47	72	18	155	170	125	190	40	142	187	40	24	11	102	125	6	6
		20:1
2.5	50	50:1		0.6	9.71	280	77.5	92.5	90	22	220	220	193	285	36	156	210	43	28	12.5	135	165	6	8
		25:1
2.5	60	60:1		0.62	3.2	280	90	70	115	22	220	237	182	272	45	165	205	45	28	14	117	150	6	8
		30:1
3	20	20:1		0.5	5.9	60	48	47	60	18	136	148	106	162	30	100	165	34	18	7	92	116	5	5
		10:1
3	30	30:1		0.7	10.06	150	63	47	72	18	155	170	125	190	40	142	187	40	24	11	102	125	6	6
		15:1
3	40	40:1		0.8	13.42	350	78	92.5	90	22	220	220	193	285	36	156	210	43	28	12.5	135	165	6	8
		20:1
3	50	50:1		1.1	14.6	350	93	70	115	22	220	237	182	272	45	165	205	45	28	14	117	150	6	8
		25:1
4	20	20:1		1.5	12.8	150	62	47	72	18	155	170	125	190	40	142	187	40	24	11	102	125	6	6
		10:1
4	30	30:1		1.6	21.85	350	82	88	90	22	220	220	193	285	36	156	210	40	28	12.5	135	165	6	8
		15:1
4	40	40:1		1.7	29.13	480	102	98	112	28	256	267	222	336	40	175	225	50	35	12.5	145	190	8	10
		20:1
4	50	50:1		1.8	36.41	650	122	85	135	32	308	308	258	358	60	236	270	65	35	13	165	200	10	10
		25:1

WDH型主要技术参数与安装尺寸

模数 M	蜗轮齿数Zz	速比I	输入转速rpm	输入功率KW	输出扭矩kg/M	悬臂载荷kg	中心矩A	B	C	D	E	K	G	H	L	L₁	L₂	L₃	D₁	N	T	F	M	M₁
4	60	60：1	1500	1.8	46.7	650	135	100	150	30	260	320	210	400	60	240	380	65	45	13	170	200	8	14
		30：1
5	30	30：1		2.2	38.79	460	100	98	112	28	256	267	222	336	40	175	225	50	35	12.5	145	190	8	10
		15：1
5	40	40：1		2.5	51.72	600	125	85	135	32	308	308	258	358	60	236	270	65	35	13	165	200	10	10
		20：1
5	50	50：1		3.0	54.65	700	150	115	170	32	410	385	365	452	70	258	312	70	48	13	220	265	10	14
		25：1
5	60	60：1		3.7	99.7	900	175	90	190	32	420	420	355	480	56	300	310	70	48	13	200	235	10	14
		30：1
6	24	24：1		3.9	46.8	400	99	98	112	28	256	267	222	336	40	175	225	50	35	12.5	145	180	8	10
6	30	30：1		4.0	60.27	480	117	95	130	32	310	295	265	360	60	250	275	60	45	12.5	155	195	10	14
		15：1
6	40	40：1		4.2	80.3	700	147	115	170	32	410	385	365	452	70	258	312	70	48	13	220	265	10	14
		20：1
6	50	50：1		4.4	155	920	177	90	190	32	420	420	355	480	56	300	310	70	48	13	200	235	10	14
		25：1
8	23	23：1		7.0	90.1	700	124	85	135	32	308	308	258	358	60	236	270	65	35	13	165	200	10	10
8	30	30：1		7.0	123	700	152	105	170	38	340	380	290	465	75	285	410	90	60	13	190	240	12	18
		15：1
8	40	40：1		7.5	170	1060	192	124	214	42	495	480	440	530	62	321	349	85	62	14	220	275	12	18
		20：1
10	30	30：1		8	200	1060	192	124	214	42	495	480	440	530	62	321	349	85	62	14	220	275	12	18
