多面安装圆弧圆柱蜗杆减速机基本参数

发布时间：2022-05-12 15:19:58　人气：

1 型号

MC―多面安装圆弧圆柱蜗杆减速机。

MSC―多面安装轴装式圆弧圆柱蜗杆减速机。

MCM―多面安装圆弧圆柱蜗杆减速机电机直联型。

MSCM―多面安装轴装式圆弧圆柱蜗杆减速机电机直联型。

2 机型号及传动比

2.1 减速机型号用中心距表示，中心距及其代号见表1。

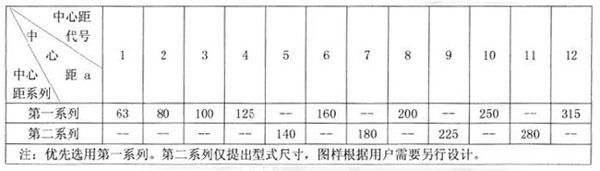

表1 中心距及其代号单位：mm

多面安装圆弧圆柱蜗杆减速机基本参数(图1)

2.2 减速机的传动比代号及公称传动比见表2。

表2 公称传动比及其代号

减速机传动比	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

3 装配型式

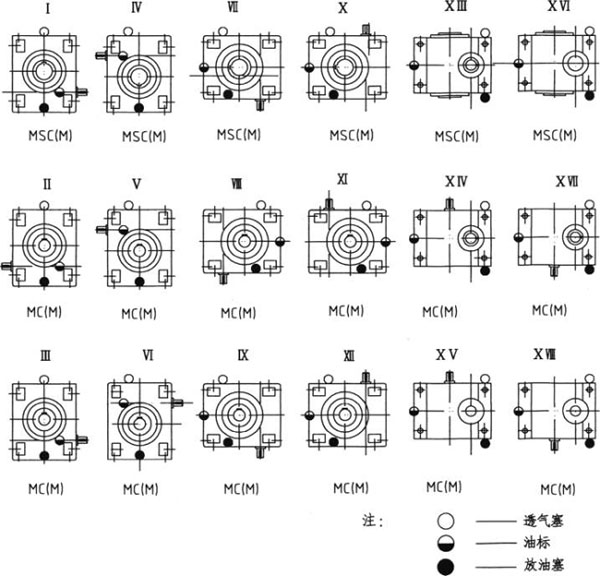

减速机有十八种装配型式见图1。

多面安装圆弧圆柱蜗杆减速机基本参数(图2)

4 标记方法

5 标记示例

a MC200-10 Q/320801 JA008-2003

输入轴为单出轴型多面安装圆弧圆柱蜗杆减速机，中心距a=200mm，传动比i=10。

b MCM200-10-X-22 Q/320801 JA008-2003

电机直联型多面安装圆弧圆柱蜗杆减速机，中心距a=200mm，传动比i=10，第十种装配型式，电机输入功率为22kW。

c MSC200-10-Ⅵ Q/320801 JA008-2003

输入轴为单出轴型多面安装轴装式圆弧圆柱蜗杆减速机，中心距a=200mm，传动比i=10，第六种装配型式。

d MSCM200-10-Ⅶ-22 Q/320801 JA008-2003

电机直联型多面安装轴装式圆弧圆柱蜗杆减速机，中心距a=200mm，传动比i=10，第七种装配型式，电机输入功率为22kW。
