蜗轮减速机

CWG双级蜗轮齿轮减速机的装配型式及外形尺寸

发布时间：2022-05-12 15:20:35　人气：

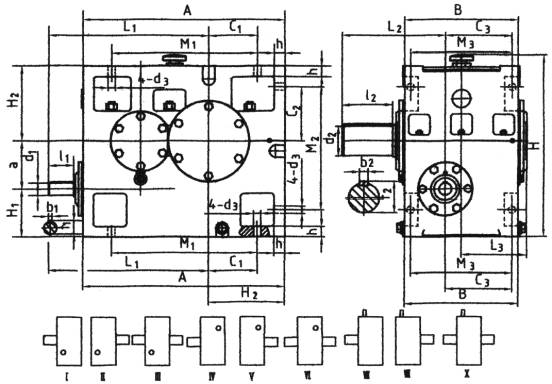

CWG双级蜗轮齿轮减速机的装配型式及外形尺寸

CWG双级蜗轮齿轮减速器的装配型式及外形尺寸

CWG外形尺寸单位：mm

CWG	a		A		B		H		d₁		l₁		L₁		b₁		t₁		d₂		l₂		L₂		b₂
63	63		340		210		320		19js6		28		253		6		21.5		55m6		82		170		16
80	80		400		230		390		24js6		36		300		8		27		65m6		105		205		18
100	100		460		275		425		28js6		42		350		8		31		75m6		105		225		20
125	125		540		320		485		32js6		58		430		10		35		85m6		130		275		22
140	140		600		350		540		38js6		58		465		10		41		95m6		130		285		25
160	160		665		375		605		42k6		82		530		12		45		100m6		165		340		28
180	180		740		420		674		42k6		82		580		12		45		110m6		165		345		28
200	200		840		460		745		48k6		82		645		14		51.5		130m6		200		405		32
225	225		935		500		835		48k6		82		705		14		51.5		140m6		200		425		36
250	250		1050		570		905		55k6		82		775		16		59		170m6		240		485		40
280	280		1170		610		1008		60m6		105		870		18		64		180m6		240		500		45
315	315		1315		700		1125		65m6		105		960		18		69		220m6		280		580		50
355	355		1465		720		1284		70m6		105		1055		20		74.5		240m6		330		635		56
CWG		t₂		h		M₁		M₂		M₃		C₁		C₂		C₃		H₁		H₂		d₃		L₃
63		59		20		240		175		180		85		85		130		80		140		14.5		120
80		69		20		300		230		200		105		105		145		100		160		14.5		135
100		79.5		25		335		257		240		112.5		112.5		165		112		180		18.5		156
125		90		30		410		305		285		127.5		127.5		192.5		125		200		18.5		185
140		100		30		470		355		315		150		150		212.5		140		225		18.5		200
160		106		35		500		390		335		160		160		220		160		250		24		215
180		116		35		580		460		380		190		190		255		180		280		24		235
200		137		40		650		510		410		212.5		212.5		270		200		315		28		260
225		148		40		740		595		450		250		250		300		225		355		28		285
250		179		45		825		625		510		275		275		340		225		400		35		315
280		190		55		930		710		550		315		315		370		250		450		35		340
315		231		55		1050		805		625		355		355		415		280		500		42		390
355		252		60		1190		915		640		410		410		430		300		560		42		400
