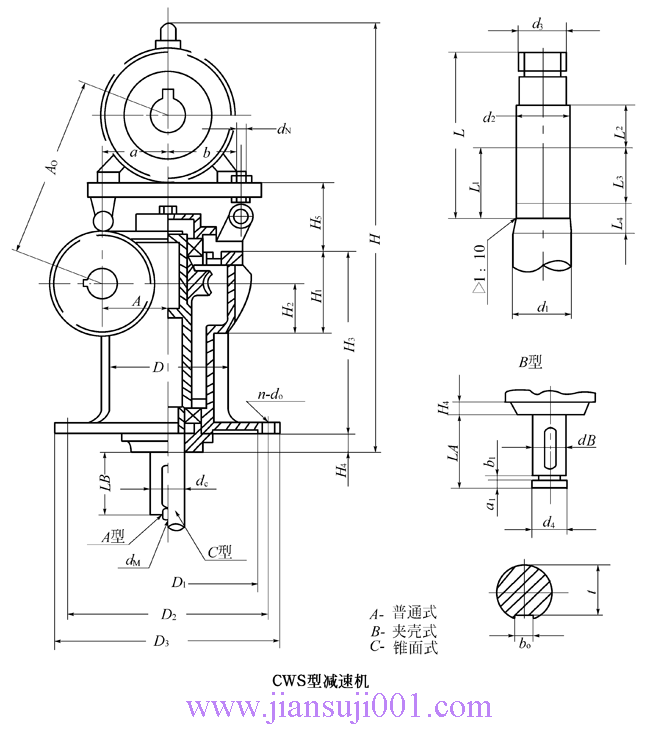

CWS型圆弧圆柱蜗杆减速机的安装尺寸
CWS减速机主要尺寸（mm）
|
机型号 |
输出轴直径 |
A |
A0 |
D |
H1 |
H2 |
H3 |
H4 |
H5 |
H
max |
a |
b |
dN |
D1
(H8) |
D2 |
D3 |
dM |
n-d0 |
lA |
lB | |
|
dA dB dc |
dmax | ||||||||||||||||||||
|
W100-200 |
40 |
50 |
100 |
-280 |
220 |
130 |
70 |
220 |
35 |
105 |
570 |
100 |
110 |
16 |
270 |
305 |
340 |
按联轴器
结构室 |
8-8 |
80 |
58 |
|
W100-250 |
50 |
60 |
280 |
630 |
95 |
70 | |||||||||||||||
|
W125-300 |
60 |
70 |
125 |
-300 |
270 |
150 |
80 |
330 |
40 |
115 |
760 |
130 |
160 |
20 |
316 |
360 |
400 |
8-18 |
125 |
90 | |
|
W160-400 |
70 |
85 |
160 |
-375 |
340 |
170 |
90 |
430 |
40 |
130 |
875 |
155 |
170 |
20 |
360 |
410 |
460 |
8-18 |
125 |
90 | |
|
W200-500 |
90 |
95 |
200 |
-470 |
400 |
210 |
115 |
530 |
45 |
135 |
1095 |
180 |
205 |
24 |
420 |
470 |
520 |
12-23 |
165 |
150 | |
|
W200-550 |
580 |
1145 | |||||||||||||||||||
|
机型号 |
b0 |
t |
d1 |
d2 |
d3 |
L1 |
L2 |
L3 |
L4 |
L |
重量（kg） |
|
W100-200 |
12 |
35 |
55 |
45 |
M36×1.5 |
140 |
90 |
105 |
70 |
255 |
85 |
|
W100-250 |
14 |
44.5 |
60 |
50 |
M42×1.5 |
200 |
90 |
165 |
70 |
315 |
95 |
|
W125-300 |
18 |
53 |
70 |
60 |
M52×1.5 |
230 |
100 |
190 |
80 |
370 |
189 |
|
W160-400 |
20 |
62.5 |
85 |
75 |
M60×2 |
330 |
100 |
270 |
100 |
470 |
250 |
|
W200-500 |
25 |
81 |
95 |
85 |
M72×2 |
415 |
120 |
340 |
120 |
575 |
420 |
|
W200-550 |
465 |
390 |
120 |
625 |
480 |
注：1、A、B型轴头适用于以钢性凸缘联轴器，夹壳联轴器，夹壳联轴器或三分式联轴器与搅拌轴连接（GT、JQ型联轴器）；
