蜗轮减速机

WWJ系列蜗杆减速机输出法兰及轴芯安装尺寸

发布时间：2022-05-12 15:31:09　人气：

输出法兰及轴芯安装尺寸

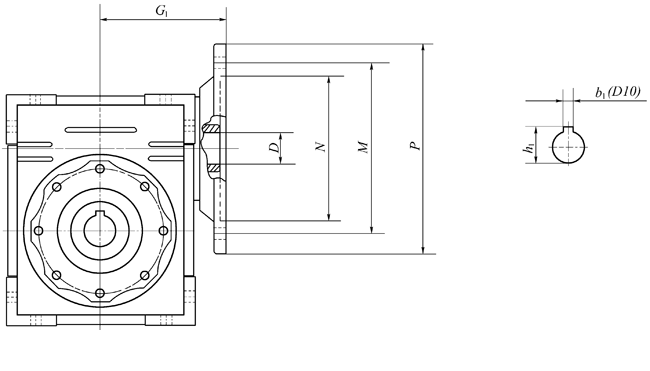

WWJ系列蜗杆减速机输出法兰及轴芯安装尺寸(图1)

型号	法兰规格	P	M	N	5	7.5	10	15	20	25	30	40	50	60	80	100	G₁	b₁	h₁
型号	法兰规格	P	M	N	轴芯尺寸―D(F6)												G₁	b₁	h₁
025	56B14	80	65	50	9	9	9	9	9	-	9	9	9	9	-	-	45	3	10.4
030	63B5 63B14 56B14	140 90 80	115 75 65	95 60 50	11 11 -	11 11 -	11 11 -	11 11 -	11 11 -	11 11 -	11 11 -	11 11 -	11 11 -	- - 9	- - 9	- - -	58	4 3	12.8 12.8 10.4
040	71B5 63B5	160 140	130 115	110 95	14 -	14 -	14 -	14 -	14 -	14 -	14 -	14 -	14 -	- 11	- 11	- 11	70 72	5 4	16.3 12.8
050	80B5 71B5 63B5	200 160 140	165 130 115	130 110 95	19 - -	19 - -	19 - -	19 - -	19 - -	19 - -	19 - -	19 - -	- 14 -	- 14 -	- 14 -	- - 11	88 80 82	6 5 4	20.8 16.3 12.8
063	90B35 80B5 71B5	200 200 160	165 165 130	130 130 110	24 - -	24 - -	24 - -	24 - -	24 - -	24 - -	24 - -	24 - -	- 19 -	- 19 -	- - 14	- - 14	102 102 96	8 6 5	26.3 21.8 16.3
075	100/112B35 90B35 80B5	250 200 200	215 165 165	180 130 130	28 - -	28 - -	28 - -	28 - -	28 - -	- 24 -	28 - -	- 24 -	- 24 -	- 24 -	- - 19	- - 19	123 115 115	8 8 6	30.3 27.3 21.8
090	100/112B35 90B35 80B5	250 200 200	215 165 165	180 130 130	28 - -	28 - -	28 - -	28 - -	28 - -	28 - -	28 - -	28 - -	28 - -	- 24 -	- 24 -	- - 19	139 132 132	8 8 6	30.3 27.3 21.8
110	132B2 100/112B35 90B35	300 250 200	265 215 165	230 180 130	38 - -	38 - -	38 - -	38 - -	38 - -	38 - -	- 28 -	- 28 -	- 28 -	- 28 -	- - 24	- - 24	160	10 8 8	40.8 31.3 27.3
130	132B2 100/112B35 90B35	300 250 200	265 215 165	230 180 130	38 - -	38 - -	38 - -	38 - -	38 - -	38 - -	38 - -	38 - -	38 - -	- 28 -	- 28 24	- 28 24	180	10 8 8	40.8 31.3 27.3
