选型方法
为正确选择JRST蜗杆减速机，敬请用户首先了解以下几点：
●负荷条件
●使用转速范围或速比（与双级组合可获得超低输出转速）
●工作运转情况及环境（温度、湿度、腐蚀等）
●安装空间
确定工作情况系数K1及工作情况修正系数K2
●根据表1，决定机械负荷种类A、B、C。

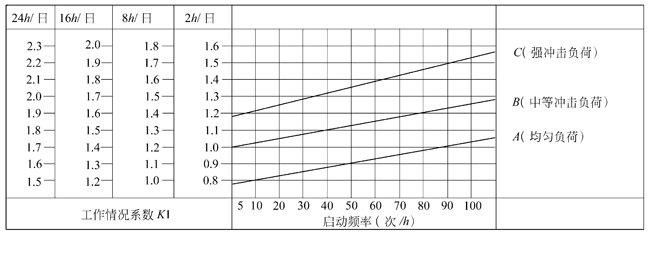

●根据运转时间（小时/天）和启动频率（次数/小时）从图1中求得工作情况系数K1。
●根据表2，查取工作情况修正系数K2。
机械负荷种类选定（表1）
|
使用情况 |
示例 |
负荷种类 |
|
无冲击均匀负荷 |
传送带（均速输送） |
A（均匀负荷） |
|
中等冲击负荷 |
传送带（变速输送） |
B（中等冲击负荷） |
|
强烈冲击负荷 |
压缩机、粉碎机等 |
C（强冲击负荷） |
工作情况修正系数K2选定（表2）
|
环境温度 |
工作情况修正系数K2 |
|
-10℃～30℃ |
1 |
|
30℃～40℃ |
1.1～1.2 |
选定减速机
●用户须先确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为据，并结合速比值或输出转速值，选定所需减速机规格。
●用户也可以根据已知的输入功率，结合速比值或输出转速值，计算输出转矩，选定减速机。
●本减速机均为右旋螺牙，根据右手定则，确定输入轴、输出轴回转方向。
选型示例
例1通用传送带（均匀负荷）
转矩：19N.m， 运转时间：8小时/天
转速：约55r/min， 启动频率：10次/小时，
减速机：1/25， 环境温度：室内25℃， 电机直联
①根据表1，决定负荷种类
负荷种类：无冲击均匀负荷，选A；
②根据图1，在A线上取频率10次/小时的交点；查出运转时间8小时/天的系数K1=1；
③根据表2，查得系数K2=1；
④则转矩值为19×K1×K2=19×1×1=19N.m，可选择最接近19N.m的减速机。
选定结果：JRSTD30-1/25
输出功率0.18KW，输出转速56转/分，输出转矩21N.m
校核：实际输出转矩=输出转矩×使用系数（fs）=21×1.0=21N.m>19N.m，满足使用要求。
例2输送带（中等冲击负荷）
转矩：65N.m， 运转时间：16小时/天
转速：约21r/min， 启动频率：100次/小时，
减速机：1/60， 环境温度：室内35℃， 电机直联
①根据表1，决定负荷种类
负荷种类：轻度冲击负荷，选B；
②根据图1，在B线上取频率100次/小时的交点；查出运转时间16小时/天的系数K1=1.65；
③根据表2，查得系数K2=1.15；
④则转矩值为65×K1×K2=65×1.65×1.15=123N.m，可选择最接近123N.m的减速机。
选定结果：JRSTD63-1/60
输入功率0.55KW，输出转速23.3转/分，输出转矩40N.m
校核：实际输出转矩=输出转矩×使用系数（fs）=140×0.9=126N.m>123N.m，满足使用要求。
