蜗轮减速机

JRST系列多置式蜗杆减速机电机输入法兰安装尺寸

发布时间：2022-05-12 15:38:58　人气：

单级蜗杆减速机

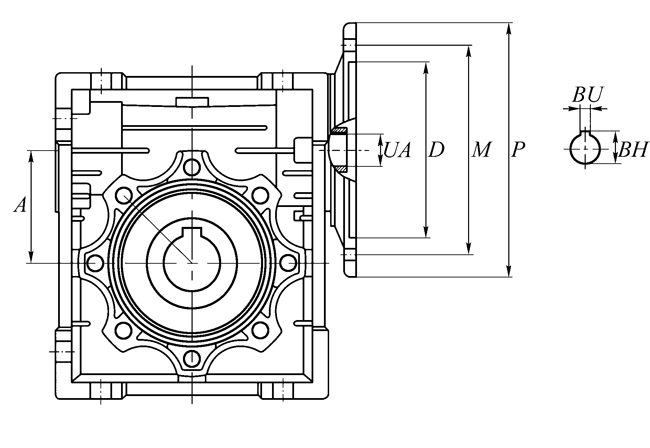

JRST系列多置式蜗杆减速机电机输入法兰安装尺寸(图1)

中心距 A	电机法兰						输入轴孔直径UA
	法兰规格	D	M	P	BU	BH	传动比i
	法兰规格	D	M	P	BU	BH	7.5	10	15	20	25	30	40	50	60	80	100
25	56B14	50	65	80	3	10.4	9	9	9	9	-	9	9	9	9	-	-
30	63B5	95	115	140	4	12.8	11	11	11	11	11	11	11	11	-	-	-
30	56B5	80	100	120	3	10.4	9	9	9	9	9	9	9	9	9	9	-
40	71B5	110	130	160	5	16.3	14	14	14	14	14	14	14	-	-	-	-
	63B5	95	115	140	4	12.8	-	-	-	11	11	11	11	11	11	11	-
	56B5	80	100	120	3	10.4	-	-	-	-	-	-	-	9	9	9	9
50	80B5	130	165	200	6	21.8	19	19	19	19	19	19	-	-	-	-	-
	71B5	110	130	160	5	16.3	-	14	14	14	14	14	14	14	14	14	-
	63B5	95	115	140	4	12.8	-	-	-	-	-	-	11	11	11	11	11
63	90B5	130	165	200	8	27.3	24	24	24	24	24	24	-	-	-	-	-
	80B5	130	165	200	6	21.8	-	-	19	19	19	19	19	19	19	-	-
	71B5	110	130	160	5	16.3	-	-	-	-	-	-	14	14	14	14	14
75	100/112B5	180	215	250	8	31.3	28	28	28	-	-	-	-	-	-	-	-
	90B5	130	165	200	8	27.3	-	24	24	24	24	24	24	-	-	-	-
	80B5	130	165	200	6	21.8	-	-	-	-	19	19	19	19	19	19	19
90	100/112B5	180	215	250	8	31.3	28	28	28	28	28	28	-	-	-	-	-
	90B5	130	165	200	8	27.3	-	-	-	24	24	24	24	24	24	-	-
	80B5	130	165	200	6	21.8	-	-	-	-	-	-	-	19	19	19	19
110	132B5	230	265	300	10	41.1	38	38	38	38	-	-	-	-	-	-	-
	100/112B5	180	215	250	8	31.3	-	28	28	28	28	28	28	28	28	-	-
	90B5	130	165	200	8	27.3	-	-	-	-	-	-	24	24	24	24	24
130	132B5	230	265	300	10	41.1	38	38	38	38	38	38	38	-	-	-	-
130	100/112B5	180	215	250	8	31.3	-	-	-	-	28	28	28	28	28	28	28
150	160B5	250	300	350	12	45.3	42	42	42	42	42	-	-	-	-	-	-
	132B5	230	265	300	10	41.3	-	-	-	38	38	38	38	38	38	-	-
	100/112B5	180	215	250	8	31.3	-	-	-	-	-	-	-	28	28	28	28
