蜗轮减速机

EWRV系列蜗轮蜗杆减速机安装型式，输出方式尺寸图表（一）

发布时间：2022-05-12 15:43:53　人气：

EWRV系列安装型式，输出方式尺寸图表：

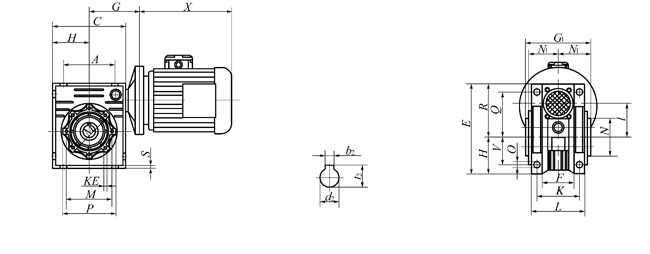

EWRV系列蜗轮蜗杆减速机安装型式，输出方式尺寸图表（一）(图1)

型号	安装规格				公称传动比i
	法兰型号	N	M	P	7.5	10	15	20	25	30	40	50	60	80	100
	法兰型号	N	M	P	D
25	56B14	50	65	80	9	9	9	9	-	9	9	9	9	-	-
30	63B5 63B14 56B14	95 60 50	115 75 65	140 90 80	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	- - 9	- - 9	- - -
40	71B5 63B5	110 95	130 115	160 140	14 11	14 11	14 11	14 11	14 11	14 11	14 11	14 11	- 11	- 11	11
50	80B5 71B5 63B5	130 110 95	165 130 115	200 160 140	19 14 -	19 14 -	19 14 -	19 14 -	19 14 -	19 14 -	19 14 11	19 14 11	- 14 11	- 14 11	- - 11
63	90B35 80B5 71B5	130 130 110	165 165 130	200 200 160	24 19 -	24 19 -	24 19 -	24 19 -	24 19 -	24 19 -	24 19 14	24 19 14	- 19 14	- - 14	- - 14
75	100/112B35 90B35 80B5	180 130 130	215 165 165	250 200 200	28 24 -	28 24 -	28 24 -	28 24 -	- 24 -	28 24 -	- 24 19	- 24 19	- 24 19	- - 19	- - 19
90	100/112B35 90B35 80B5	180 130 130	215 165 165	250 200 200	28 24 -	28 24 -	28 24 -	28 24 -	28 24 -	28 24 -	28 24 19	28 24 19	- 24 19	- 24 19	- - 19
110	132B35 100/112B35 90B35	230 180 130	265 215 165	300 250 200	38 28 -	38 28 -	38 28 -	38 28 -	38 28 24	- 28 24	- 28 24	- 28 24	- 28 24	- - 24	- - 24
130	132B35 100/112B35 90B35	230 180 130	265 215 165	300 250 200	38 - -	38 - -	38 - -	38 - -	38 28 -	38 28 -	38 28 24	38 28 24	- 28 24	- 28 24	- 28 24
150	160B35 132B/35 100112B35	250 230 180	300 265 215	350 300 250	42 38 28	42 38 28	42 38 28	42 38 28	- 38 28	- 38 28	- 38 28	- 38 28	- - 28	- - 28	- - 28
185	180B35 160B35 132B35 100/112B35	250 250 230 180	300 300 265 215	350 350 300 250	48 42 38 28	48 42 38 28	48 42 38 28	48 42 38 28	- 42 38 28	- 42 38 28	- 42 38 28	- 42 38 28	- - 38 28	- - 38 28	- - 38 28

EWRV系列蜗轮蜗杆减速机安装型式，输出方式尺寸图表（一）

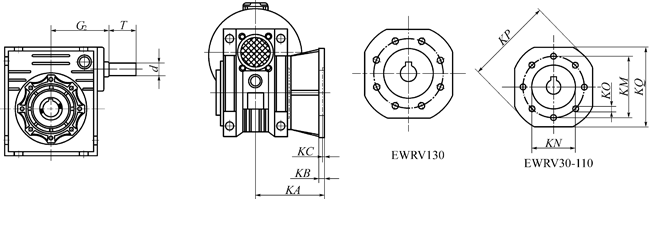

EWRV系列蜗轮蜗杆减速机安装型式，输出方式尺寸图表（一）(图2)

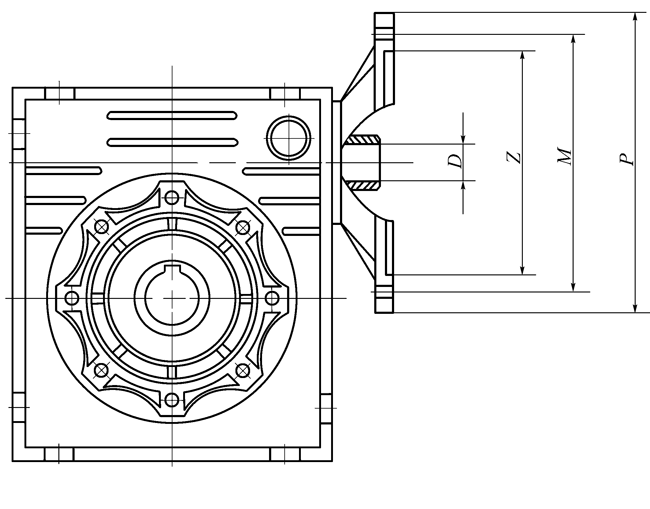

EWRV系列蜗轮蜗杆减速机安装型式，输出方式尺寸图表（一）(图3)

型号	尺寸
型号	A	C	D（H7）	E	F	G	H	I	L	M	N（h8）	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	55	40	30	56	65	54	6.5	75	44	57	5.5	20	27	44
40	70	101	18	121.5	43	70	50	40	71	75	60	6.5	87	55	71.5	6.5	23	35	60
50	80	121.5	25	145	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	147.5	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	72	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	335	79	180	147.5	130	155	215	180	16	250	140	187.5	15	80	100	120
150	240	340	50	400		210	170	150	185	215	180	18	250	180	230	18	80	120	145
185	310	412	60	472		248	207	185	220	265	230	22	300	213	265	25	80	155	175

型号	尺寸
型号	G1	G2	N1	KA	KB	KC	KE	α	KM	KN（H8）	KO	KP	KQ	d（j6）	b	t1	X Y
30	63	51	29	54.5	6	4	M6×11(n4)	0º	68	50	6.5（4/90º）	80	70	9	5	16.3	见电动机外形尺寸一览表
40	78	60	36.5	67	7	4	M6×8(n4)	45º	87	60	9（4/90º）	110	95	11	6	20.8
50	92	74	42.5	90	9	5	M8×10(n4)	45º	90	70	11（4/90º）	125	110	14	8	28.3
63	112	90	53	82	10	6	M8×14(n8)	45º	150	115	11（4/90º）	180	142	19	8	28.3
75	120	105	57	111	13	6	M8×14(n8)	45º	165	130	14（4/90º）	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n8)	45º	175	152	14（4/90º）	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×18(n8)	45º	220	170	14（8/90º）	270	250	28	12	45.3
130	170	162	81	151.5	15	6	M12×20(n8)	45º	255	180	16（8/45º）	320	290	30	14	48.8
150	200	210	96	155	15	7	M12×21(n8)	45º	255	180	16（8/45º）	320	290	35	14	53.8
185	240	240	116	190	22	7	M16×25(n8)	45º	350	280	22（8/45º）	400	390	40	18	64.4
