PRFD 法兰式双螺母安装尺寸

发布时间：2022-05-13 15:22:25　人气：

PRFD 法兰式双螺母安装尺寸

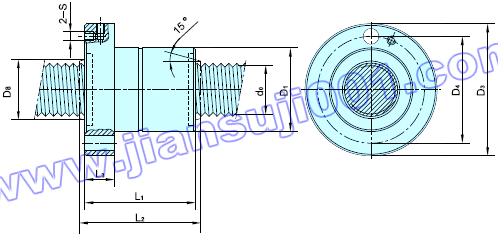

PRFD 法兰式双螺母安装尺寸(图1)
PRFD 法兰式双螺母安装尺寸(图2)
单位：（mm）
类型
d0公称
直径
pho
导程
D1
g6
D4
n×D5
D3
S
D8
L1
L2
L3
Ca
Coa
滚针数
标准
最多
PRSD 8×02
8
2
21
31
6×4.5
41
M4
-
31
41
13
4.19
8.90
6
8
PRSD 8×04
8
4
21
31
6×4.5
41
M4
-
31
41
13
3.26
9.31
6
8
PRSD 12×02
12
2
26
36
6×4.5
46
M4
-
31
41
13
6.14
13.36
6
10
PRSD 12×04
12
4
26
36
6×4.5
46
M4
-
31
41
13
5.35
13.87
6
10
PRSD 12×05
12
5
26
36
6×4.5
46
M4
-
31
41
13
4.88
15.50
6
10
PRSD 15×02
15
2
34
45
6×5
56
M5
-
35
51
18
8.08
15.87
6
11
PRSD 15×04
15
4
34
45
6×5
56
M5
-
35
51
18
7.16
16.50
6
11
PRSD 15×05
15
5
34
45
6×5
56
M5
-
35
51
18
6.72
18.45
6
11
PRSD 20×02
20
2
42
53
6×6
64
M6
-
55
65
20
19.80
33.00
8
11
PRSD 20×04
20
4
42
53
6×6
64
M6
-
55
65
20
17.72
34.31
8
11
PRSD 20×05
20
5
42
53
6×6
64
M6
-
55
65
20
16.68
38.37
8
11
PRSD 20×06
20
6
42
53
6×6
64
M6
-
55
65
20
15.91
39.13
8
11
PRSD 21×05
21
5
45
56
6×6
68
M6
26
64
72
18
24.40
34.20
9
11
PRSD 21×08
21
8
45
56
6×6
68
M6
26
64
72
18
26.50
34.50
9
11
PRSD 21×10
21
10
45
56
6×6
68
M6
26
64
72
18
28.70
35.00
9
10
PRSD 23×02
23
2
45
56
6×7
67
M6
30
55
65
20
24.63
33.40
8
11
PRSD 23×04
23
4
45
56
6×7
67
M6
30
55
65
20
24.17
32.19
8
11
PRSD 23×08
23
8
45
56
6×7
67
M6
30
55
65
20
23.14
34.51
8
11
PRSD 25×05
25
5
53
70
6×7
84
M6
32
78
90
20
31.60
46.00
8
11
PRSD 25×10
25
10
53
70
6×7
84
M6
32
78
90
20
36.30
44.70
8
11
PRSD 27×02
27
2
53
68
6×7
83
M6
35
55
69
22
26.70
38.83
8
11
PRSD 27×04
27
4
53
68
6×7
83
M6
35
55
69
22
24.30
40.38
8
11
PRSD 27×08
27
8
53
68
6×7
83
M6
35
55
69
22
25.36
49.63
8
10
PRSD 30×02
30
2
64
81
6×9
98
M6
38
85
99
27
35.20
66.50
8
11
PRSD 30×05
30
5
64
81
6×9
98
M6
38
85
99
27
46.00
75.70
10
11
PRSD 30×10
30
10
64
81
6×9
98
M6
38
85
99
27
53.20
74.10
10
11
PRSD 30×15
30
15
64
81
6×9
98
M6
38
85
99
27
57.80
75.10
10
10
PRSD 30×20
30
20
64
81
6×9
98
M6
38
85
99
27
59.80
73.20
10
10
PRSD 30×25
30
25
64
81
6×9
98
M6
38
85
99
27
61.40
71.60
10
10
PRSD 39×05
39
5
80
102
6×11
124
M6
50
100
116
33
64.60
114.30
10
11
PRSD 39×10
39
10
80
102
6×11
124
M6
50
100
116
33
76.30
115.10
10
11
PRSD 39×15
39
15
80
102
6×11
124
M6
50
100
116
33
82.80
114.00
10
11
PRSD 39×20
39
20
80
102
6×11
124
M6
50
100
116
33
86.70
109.20
10
11
PRSD 44×12
44
12
80
102
6×11
124
M8×1
56
90
106
33
69.50
108.60
12
14
PRSD 44×18
44
18
80
102
6×11
124
M8×1
56
90
106
33
76.40
109.30
12
13
PRSD 44×24
44
24
80
102
6×11
124
M8×1
56
90
106
33
81.90
110.70
12
13
PRSD 44×30
44
30
80
102
6×11
124
M8×1
56
90
106
33
80.20
103.10
12
13
PRSD 48×05
48
5
100
127
6×13.5
150
M8×1
60
127
145
37
99.00
204.60
10
11
PRSD 48×10
48
10
100
127
6×13.5
150
M8×1
60
127
145
37
115.80
201.90
10
11
PRSD 48×28
48
20
100
127
6×13.5
150
M8×1
60
127
145
37
129.00
190.90
10
11
PRSD 60×10
60
10
122
150
6×17.5
180
M8×1
71
152
170
45
169.40
331.30
10
11
PRSD 60×15
60
15
122
150
6×17.5
180
M8×1
71
152
170
45
184.20
328.20
10
11
PRSD 60×20
60
20
122
150
6×17.5
180
M8×1
71
152
170
45
195.00
326.50
10
11
PRSD 64×30
64
30
115
150
6×17.5
180
M8×1
75
129
151
45
156.50
257.50
12
13
PRSD 64×36
64
36
115
150
6×17.5
180
M8×1
75
129
151
45
156.00
246.50
12
13
PRSD 64×42
64
42
115
150
6×17.5
180
M8×1
75
129
151
45
154.90
235.70
12
13
PRSD 75×10
75
10
150
180
8×17.5
210
M8×1
87
191
211
45
246.00
617.50
11
11
PRSD 75×20
75
20
150
180
8×17.5
210
M8×1
87
191
211
45
290.00
621.50
11
11
PRSD 75×30
75
30
150
180
8×17.5
210
M8×1
87
191
211
45
276.80
568.60
11
11
