PRFS 法兰式单螺母安装尺寸

发布时间：2022-05-13 15:22:26　人气：

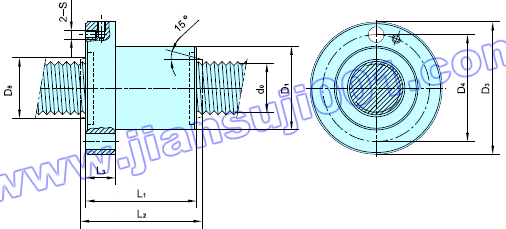

PRFS 法兰式单螺母安装尺寸

单位：（mm）

类型	d₀公称直径	p_ho 导程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	轴向间隙	滚针数
类型	d₀公称直径	p_ho 导程	D₁ g6	D₄	n×D₅	D₃	S	D₈	L₁	L₂	L₃	C_a	C_oa	轴向间隙	标准	最多
PRSS 8×02	8	2	21	31	6×4.5	41	M4	-	31	41	13	6.98	17.91	0.02	6	8
PRSS 8×04	8	4	21	31	6×4.5	41	M4	-	31	41	13	5.43	18.63	0.02	6	8
PRSS 12×02	12	2	26	36	6×4.5	46	M4	-	31	41	13	10.24	26.72	0.02	6	10
PRSS 12×04	12	4	26	36	6×4.5	46	M4	-	31	41	13	8.92	27.74	0.02	6	10
PRSS 12×05	12	5	26	36	6×4.5	46	M4	-	31	41	13	8.31	31.00	0.02	6	10
PRSS 15×02	15	2	34	45	6×5	56	M5	-	35	51	18	13.47	31.74	0.02	6	11
PRSS 15×04	15	4	34	45	6×5	56	M5	-	35	51	18	11.94	33.00	0.02	6	11
PRSS 15×05	15	5	34	45	6×5	56	M5	-	35	51	18	11.20	36.90	0.02	6	11
PRSS 20×02	20	2	42	53	6×6	64	M6	-	55	65	20	33.00	66.00	0.02	8	11
PRSS 20×04	20	4	42	53	6×6	64	M6	-	55	65	20	29.54	68.63	0.02	8	11
PRSS 20×05	20	5	42	53	6×6	64	M6	-	55	65	20	27.80	76.73	0.02	8	11
PRSS 20×06	20	6	42	53	6×6	64	M6	-	55	65	20	26.42	79.14	0.02	8	11
PRSS 21×05	21	5	45	56	6×6	68	M6	26	64	72	18	40.70	68.70	0.02	9	11
PRSS 21×08	21	8	45	56	6×6	68	M6	26	64	72	18	44.20	69.00	0.02	9	11
PRSS 21×10	21	10	45	56	6×6	68	M6	26	64	72	18	47.90	69.50	0.02	9	10
PRSS 23×02	23	2	45	56	6×7	67	M6	30	55	65	20	40.89	66.80	0.02	8	11
PRSS 23×04	23	4	45	56	6×7	67	M6	30	55	65	20	40.12	64.38	0.02	8	11
PRSS 23×08	23	8	45	56	6×7	67	M6	30	55	65	20	38.41	69.02	0.04	8	11
PRSS 25×05	25	5	53	70	6×7	84	M6	32	78	90	20	52.70	92.00	0.02	8	11
PRSS 25×10	25	10	53	70	6×7	84	M6	32	78	90	20	60.50	89.50	0.04	8	11
PRSS 27×02	27	2	53	68	6×7	83	M6	35	55	69	22	44.32	77.66	0.02	8	11
PRSS 27×04	27	4	53	68	6×7	83	M6	35	55	69	22	40.34	80.76	0.02	8	11
PRSS 27×08	27	8	53	68	6×7	83	M6	35	55	69	22	42.10	99.26	0.04	8	10
PRSS 30×02	30	2	64	81	6×9	98	M6	38	85	99	27	58.70	133.00	0.02	8	11
PRSS 30×05	30	5	64	81	6×9	98	M6	38	85	99	27	76.70	151.50	0.02	10	11
PRSS 30×10	30	10	64	81	6×9	98	M6	38	85	99	27	88.60	148.20	0.04	10	11
PRSS 30×15	30	15	64	81	6×9	98	M6	38	85	99	27	96.40	150.30	0.07	10	10
PRSS 30×20	30	20	64	81	6×9	98	M6	38	85	99	27	99.80	146.40	0.07	10	10
PRSS 30×25	30	25	64	81	6×9	98	M6	38	85	99	27	102.40	143.20	0.07	10	10
PRSS 39×05	39	5	80	102	6×11	124	M6	50	100	116	33	107.70	228.50	0.02	10	11
PRSS 39×10	39	10	80	102	6×11	124	M6	50	100	116	33	127.30	230.30	0.04	10	11
PRSS 39×15	39	15	80	102	6×11	124	M6	50	100	116	33	138.30	228.10	0.04	10	11
PRSS 39×20	39	20	80	102	6×11	124	M6	50	100	116	33	144.70	218.60	0.04	10	11
PRSS 44×12	44	12	80	102	6×11	124	M8×1	56	90	106	33	115.90	217.20	0.04	12	14
PRSS 44×18	44	18	80	102	6×11	124	M8×1	56	90	106	33	127.40	218.60	0.07	12	13
PRSS 44×24	44	24	80	102	6×11	124	M8×1	56	90	106	33	136.50	331.40	0.07	12	13
PRSS 44×30	44	30	80	102	6×11	124	M8×1	56	90	106	33	133.80	206.30	0.07	12	13
PRSS 48×05	48	5	100	127	6×13.5	150	M8×1	60	127	145	37	165.10	409.30	0.02	10	11
PRSS 48×10	48	10	100	127	6×13.5	150	M8×1	60	127	145	37	193.00	403.80	0.04	10	11
PRSS 48×28	48	20	100	127	6×13.5	150	M8×1	60	127	145	37	215.10	381.90	0.07	10	11
PRSS 60×10	60	10	122	150	6×17.5	180	M8×1	71	152	170	45	282.30	662.60	0.04	10	11
PRSS 60×15	60	15	122	150	6×17.5	180	M8×1	71	152	170	45	307.00	656.30	0.07	10	11
PRSS 60×20	60	20	122	150	6×17.5	180	M8×1	71	152	170	45	325.00	653.00	0.07	10	11
PRSS 64×30	64	30	115	150	6×17.5	180	M8×1	75	129	151	45	260.90	515.00	0.07	12	13
PRSS 64×36	64	36	115	150	6×17.5	180	M8×1	75	129	151	45	260.00	493.10	0.07	12	13
PRSS 64×42	64	42	115	150	6×17.5	180	M8×1	75	129	151	45	258.20	471.40	0.07	12	13
PRSS 75×10	75	10	150	180	8×17.5	210	M8×1	87	191	211	45	411.10	1235.00	0.04	11	11
PRSS 75×20	75	20	150	180	8×17.5	210	M8×1	87	191	211	45	483.40	1243.00	0.07	11	11
PRSS 75×30	75	30	150	180	8×17.5	210	M8×1	87	191	211	45	461.40	1137.30	0.07	11	11
