丝杆升降机

CS型蜗轮丝杠升降机B型结构联结尺寸

发布时间：2022-05-13 15:23:08　人气：

CS型蜗轮丝杠升降机B型结构联结尺寸

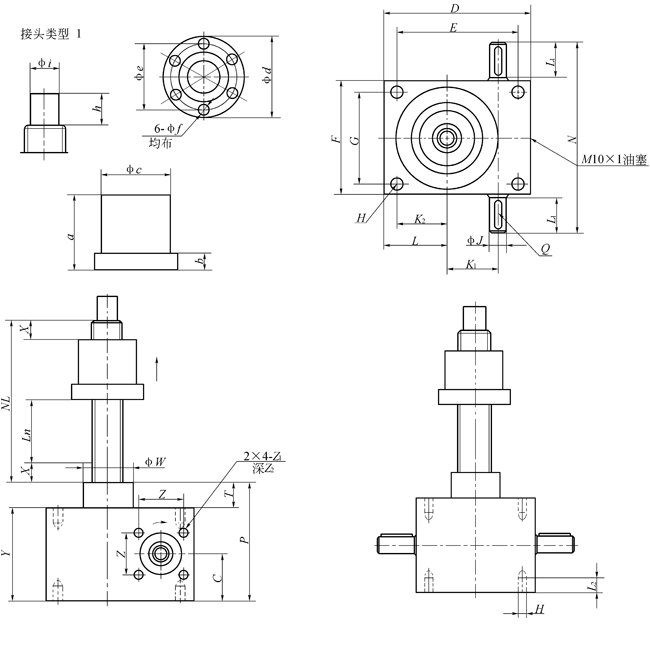

CS型蜗轮丝杠升降机B型结构联结尺寸(图1)

型号CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
丝杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	22.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
NL	Lift+60	Lift+68	Lift+74	Lift+86	Lift+123	Lift+149	Lift+160	Lift+180	Lift+220
P	62	74	93	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12	18	23	32	40	40	50	60
ΦW	26	30	40	46	70	85	120	145	170
裕度X	10	12	15	20	25	25	25	25	30
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
运动螺母
a	40	44	44	46	73	99	110	130	160
b	10	12	12	14	16	20	30	35	40
Φch9	24	28	32	42	63	85	105	130	160
Φd	44	48	55	66	95	125	190	240	300
Φe	34	38	45	54	78	105	150	185	230
Φf	5	6	7	7	9	11	17	25	28
丝杠接头类型1
h	12	15	20	25	30	45	75	100	120
Φik6	8	12	15	20	25	40	60	80	95

注：运动螺母尺寸中“（）”内的数字仅对滚珠丝杠型适用，且滚珠丝杠的“Φf”在外侧有标准的沉孔，其中CS50型的“/”前为4005，“/”后为4010滚珠丝杠的螺母尺寸。
