CS型蜗轮丝杠升降机A型结构联结尺寸

发布时间：2022-05-13 15:23:08　人气：

CS型蜗轮丝杠升降机A型结构联结尺寸

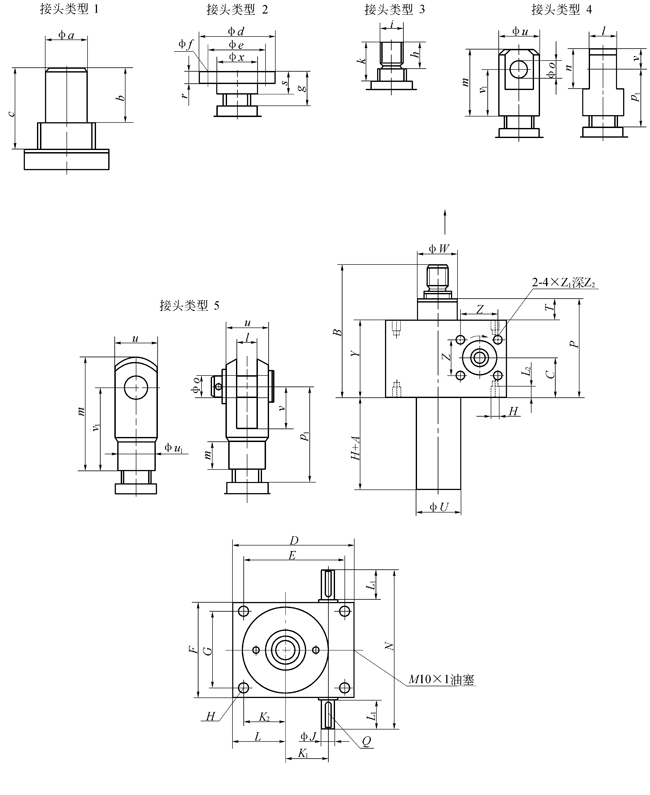

CS型蜗轮丝杠升降机A型结构联结尺寸(图1)

型号CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
丝杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
A	20	20	30	30	45	55	55	65	90
B	77	97（110）	120（124）	132	182	255	275	360	466
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	25.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
P	62	74（87）	93（97）	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12（25）	18（22）	23	32	40	40	50	60
ΦU	28	32	40	50	65	90	125	150	180
ΦW	26	30（48）	40（57）	46	70	85	120	145	170
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
丝杠接头类型1
Φak6	8	12	15	20	25	40	60	80	95
b	12	15	20	25	30	45	75	100	120
c	15	20	25	30	35	55	90	115	140
丝杠接头类型2
Φd	50	65	80	90	110	150	220	260	310
Φe	40	48	60	67	85	117	170	205	240
Φf	4×Φ7	4×Φ9	4×Φ11	4×Φ11	4×Φ13	4×Φ17	4×Φ25	4×Φ32	4×Φ38
g	19	24	28	28	34	57	72	92	142
s	16	20	21	23	30	50	60	80	120
r	6	7	8	10	15	20	30	40	40
Φx	26	30	40	46	70	85	120	145	170
丝杠接头类型3
h	12	19	20	22	29	48	58	78	118
i	M8	M12	M14	M20	M30	M36	M64×3	M72×3	M100×3
k	15	23	25	27	35	55	70	90	140
丝杠接头类型4
l h10	12	15	20	30	35	40	80	110	120
m	40	55	63	78	100	130	155	220	330
n	20	30	36	45	60	66	110	170	230
Φo H8	8	10	12	16	20	22	60	80	90
p1	33	44	52	58	74	104	117	147	222
Φu	25	30	40	45	60	85	120	160	170
v	10	15	18	25	30	33	50	85	130
v1	30	40	45	53	70	97	105	135	200
丝杠接头类型5
l H10	8	12	14	20	30	36	――	――	――
m	42	61	72	105	160	188	――	――	――
n	26	37	44	65	100	116	――	――	――
Φo H8	8	12	14	20	30	35	――	――	――
p1	35	52	63.5	85	124	151	――	――	――
u	16	24	27	40	60	70	――	――	――
Φu1	14	20	24.5	34	52	60	――	――	――
v	16	24	28	40	60	72	――	――	――
v1	32	48	56	80	120	144	――	――	――

注：“（）”中的数字仅对滚珠丝杠型适用。
