QWL2.5、QWL5、QWL10、QWL15、QWL20、QWL25、QWL35、QWL50、QWL100、QWL120、系列蜗轮螺杆升降机外形结构尺寸(1型)

发布时间：2022-05-13 15:24:15　人气：

QWL系列蜗轮螺杆升降机外形结构尺寸

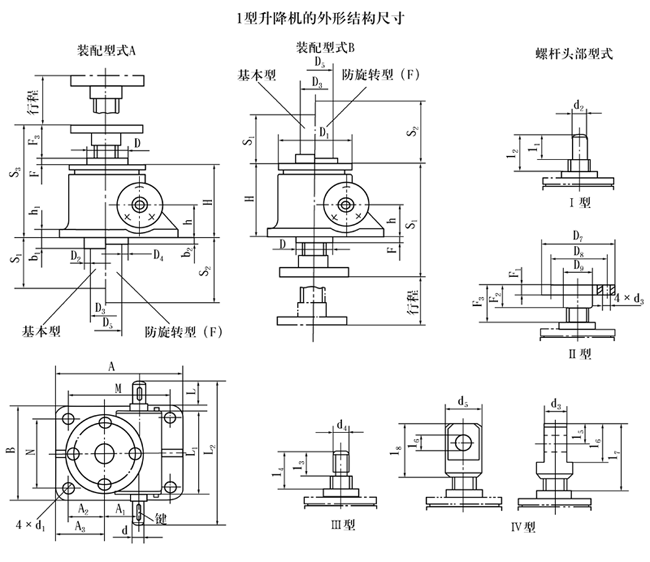

QWL2.5、QWL5、QWL10、QWL15、QWL20、QWL25、QWL35、QWL50、QWL100、QWL120、系列蜗轮螺杆升降机外形结构尺寸(1型)(图1)

型号			QWL 2.5	QWL 5	QWL 10 QWL 15	QWL 20	QWL 25	QWL35	QWL50	QWL100	QWL120
S₁			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S₂			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S₃			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h₁			12	18	16	20	25	30	32	38	42
d(k6)			16	20	25	28	32	38	38	45	48
d₁			14	17	21	28	35	35	45	48	48
键GB₁1096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			―	―	42	42	58	80	105	100	190
L₁			110.5	132	172	213.5	221	265	310	380	380
L₂			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D₁			98	122	150	185	205	260	300	420	420
D₂			70	90	100	120	150	180	220	310	310
D₃			45	60	76	83	114	121	145	180	220
D₄			98	110	130	170	200	210	260	370	370
D₅			60	70	95	108	133	139	170	215	260
A₁			45.2	56.2	66.8	72.5	97	120	135	190	190
A₂			50	58	63.5	95	95	135	80	146	146
A₃			65	80	86	122.5	130	170	125	203	203
b₁			20	25	17	35	30	35	45	60	60
b₂			20	18	18	31	40	40	50	65	65
F			8.5	12	6.5	6	8	10	16	40	40
丝杠头部型式	Ⅰ	d₂	20	25	40	50	70	80	95	130	150
		I₁	30	40	50	60	63	80	90	120	140
		I₂	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D₇	98	122	150	185	205	260	300	370	400
		D₈	75	85	105	140	155	200	225	280	310
		D₉	40	50	65	90	100	130	150	200	230
		d₃	14	17	21	26	27	33	39	48	48
		F₁	12	18	20	20	25	30	35	75	80
		F₂	30	40	50	60	63	80	90	120	140
		F₃	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d₄	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		I₃	30	39	50	60	63	80	90	120	140
		I₄	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d₅	50	65	90	110	130	150	180	220	260
		d₆	25	35	50	60	70	80	80	90	95
		b₃	30	42	60	75	90	105	120	160	180
		I₅	25	37.5	50	60	70	80	80	90	100
		I₆	50	75	100	120	140	160	160	180	200
		I₇	85	117	153.5	170	204	240	270	330	360
		I₈	70	105	130	150	175	220	240	300	335
