QWL系列蜗轮螺杆升降机型号说明与标记示例

发布时间：2022-05-13 15:24:17　人气：

型式和标记

1、结构型式
　　升降机按结构型式分为：

1型－丝杠同时作旋转运动和轴向移动；

2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。
2、装配型式
　　升降机每种结构型式又分为两种装配型式：

A型－丝杠（或螺母）向上移动；

B型－丝杠（或螺母）向下移动。
3、丝杠头部型式
　 1型结构型式的丝杠头部分为：

I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。
4、传动比
　　升降机分为两种传动比，即普通（P）和慢速（M）。
5、丝杠的防护
　 1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
　 2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。

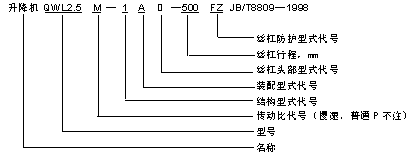

6、标记示例
