行星减速机

HZXD□-BW环锥行星无级变速机的外形及装配尺寸

发布时间：2022-05-16 15:26:46　人气：

HZXD□-BW环锥行星无级变速器的的外形及装配尺寸

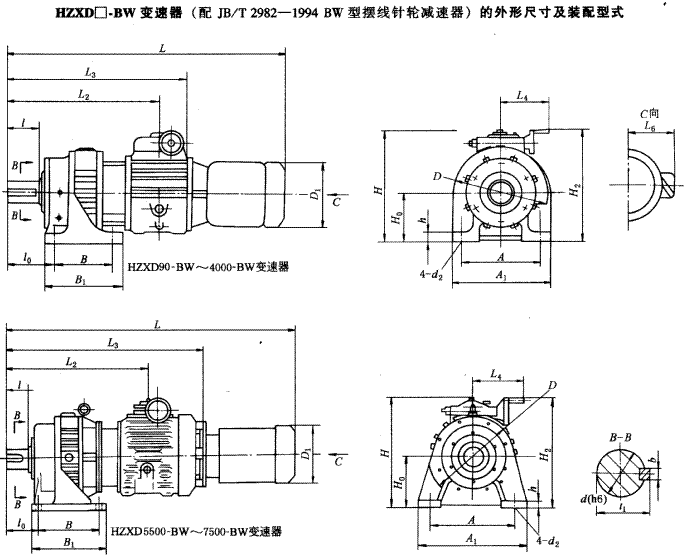

HZXD□-BW环锥行星无级变速机的外形及装配尺寸(图1)

型号	摆线减速机传动比	摆线减速机型号	L	L₃	L₂	D	L₄	D₁	L₆	H₂	H	H₀	B₁	B	l₀	A₁	A	h	d₂	l	d	b	t₁	重量/kg	油量/L
HZXD250-BW	11、17、23、29、35、43、59	BW15	497 550	270 323	230 283	147 150	147	135	136	208 233	202 227	90 115	120 150	90 120	65 85	175	145	16	13.5	58	35	10	38	30	0.4
HZXD370-BW	11、17、23、29、35、43、59	BW15	558	323	283	150	147	150	143	233	227	115	150	120	85	175	145	16	13.5	58	35	10	38	38	0.4
HZXD550-BW	11、17、23、29、35、43、59、71	BW15 BW18	688 737	443 492	333 382	215 230	180	165	50	295 305	285 295	140 150	150 195	100 145	151 169	290 330	250 290	20 22	13.5 15.5	58 82	35 45	10 14	38 48.5	69 84	0.8
HZXD750-BW	11、17、23、29、35、43、59、71、	BW15 BW18	696 760	474 510	379 430	235 251	180	173	143	251 276	249 274	140 150	150 195	120 150	85 105	175 220	145 180	20 22	13.5 15.5	58 82	35 45	10 14	38 48.5	84 112	1.0
HZXD1500-BW	11、17、23、29、43、59、71、87	BW15 BW18 BW22	769 790 828	519 545 578	434 470 493	235 260 300	246	197	154	347 357 367	335 345 355	165 175 185	230 230 300	180 180 250	135 135 150	275 275 360	225 225 300	26 26 30	20 20 26	58 58 82	35 35 55	10 14 16	38 48.5 59	143 161 183	1.5
HZXD2200-BW	11、17、23、29、35、43、59	BW18 BW22	858 917	569 628	454 493	235 300	246	218	164	347 367	335	165 185	230 300	180 250	135 150	275 360	225 300	26 30	20 22	82	55	16	59	185 272	2.6
HZXD3000-BW	11、17、23、29、35、43	BW 18 BW22	1020 1060	705 745	530 570	325 340	305	218	180	395 435	380 420	332 372	160 220	180 250	135 150	275 360	225 300	30 35	20 22	82	55	16	59	193 233	2.6
HZXD4000-BW	11、17、23、29、35、43、59	BW22 BW27	1161 1178	780 827	459 518	235 300	291	240	173	388 405	375 395	165 185	230 300	180 250	135 150	275 360	225 300	30 35	20 22	82	55	16	59	268 395	2.8
HZXD5500-BW	11、17、23、29、35、43	BW 22 BW27	1510 1610	770 827	548 605	300 360	291	284	218	538 598	508 568	210 270	365 500	295 400	195 260	425 550	350 450	35 40	25	82	55	16	59	413 540	4.0
HZXD7500-BW	11、17、23、29、35	BW22 BW27	1581 1691	1131 1251	838 954	360 480	294	284	218	538 598	508 568	210 270	365 500	295 400	195 260	425 550	350 450	35 40	25 28	82 105	55 70	16 20	59 74.5	540 618	4.3
