行星减速机

HZXD环锥行星无级变速机的的外形及装配尺寸

发布时间：2022-05-16 15:26:47　人气：

HZXD环锥行星无级变速器的的外形及装配尺寸

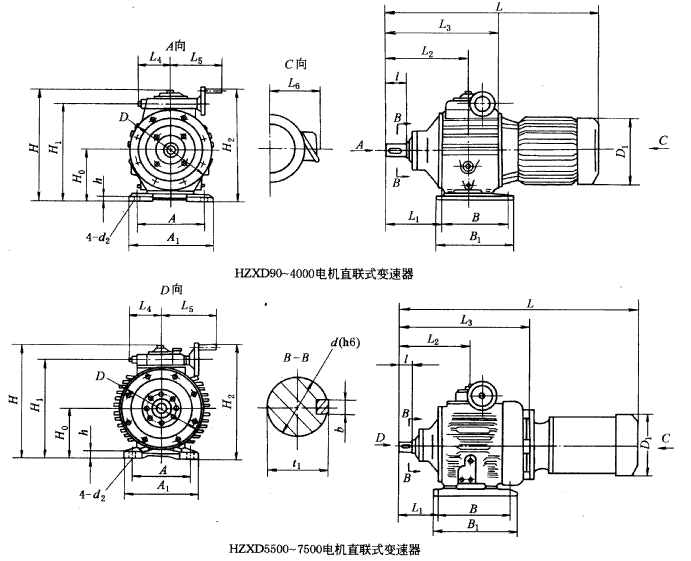

HZXD环锥行星无级变速机的的外形及装配尺寸(图1)

型号	L	L₃	L₂	D	L₄	L₅	D₁	L₆	H₂	H	H₁	H₀	B₁	B	L₁	A₁	A	h	d₂	l	d	b	t₁	重量/kg	油量/L
HZXD90	256	121	138	104	55	34	90	80	150	146	128	65	90	70	45	110	90	3.2	13.5	28	19	6	21.5	21	0.6
HZXD250	375	148	152	150	106	74	148	121	242	240	209	106	185	140	55	120	90	14	9	28	19	6	21.5	22	0.6
HZXD370	417	212	152	169	106	74	148	121	242	240	209	106	185	155	85	150	120	14	9	28	19	6	21.5	24	0.6
HZXD550	515	273	165	200	106	74	165	143	270	260	228	115	190	160	85	160	130	16	9	36	24	8	27	35	0.8
HZXD750	565	273	198	210	106	74	163	143	267	265	234	120	200	170	125	170	140	16	9	36	24	8	27	39	1.0
HZXD1500	670	305	220	254	142	104	197	154	336	324	291	154	270	230	120	200	160	20	11	58	32	10	35	60	1.5
HZXD2200	735	365	255	300	168	123	218	164	398	385	338	175	310	260	135	260	210	22	15.5	58	32	10	35	102	2.5
HZXD3000	750	435	260	310	168	123	218	180	425	410	362	190	320	265	150	270	220	22	15.5	58	35	10	38	110	2.6
HZXD4000	800	458	280	325	168	123	240	190	441	428	381	196	330	270	160	280	230	25	15.5	82	42	12	45	145	2.8
HZXD5500	1010	695	398	435	251	143	284	211	578	548	498	250	490	425	225	360	300	30	20	82	55	16	59	290	4.0
HZXD7500	1120	695	398	435	251	143	284	211	578	548	498	250	490	425	225	365	300	30	20	82	55	16	59	310	4.5

型号	L	L₃	L₂	D	L₄	L₅	D₁	L₆	D₃	D₂	D₄	l₁	l₂	l₃	d₂	t₄	l	d	b	t₁	重量/kg	油量/L
HZXD90L	421	121	108	104	55	34	90	136	160	83	104	27	2	8	11	136	28	19	6	21.5	25	0.6
HZXD250L	424	148	108	136	92	55	135	136	160	110	130	25	4	8	11	136	28	19	6	21.5	26	0.6
HZXD370L	417	212	152	169	106	74	148	121	200	130	165	35	4	12	13.5	136	28	19	6	21.5	28	0.6
HZXD550L	515	273	198	210	106	74	173	143	250	180	215	50	4	16	15.5	148	36	24	8	27	38	1.0
HZXD750L	565	273	198	210	106	74	173	143	250	180	215	50	4	16	15.5	148	36	24	8	27	43	1.9
HZXD1500L	670	305	220	254	142	104	197	154	300	230	265	55	4	20	15.5	168	58	32	10	35	66	2.7
HZXD2200L	735	365	255	300	168	123	218	164	300	230	265	55	4	20	15.5	211	58	32	10	35	123	4.8
HZXD3000L	750	390	280	325	168	123	240	173	350	230	265	70	5	20	15.5	226	58	35	10	38	132	5.4
HZXD4000L	800	390	280	325	168	123	240	173	350	250	300	70	5	20	15.5	226	82	42	12	45	170	5.5
HZXD5500L	1010	695	398	435	251	143	284	218	400	300	350	100	8	25	20	280	82	55	16	59	290	8.0
HZXD7500L	1120	695	398	435	251	143	284	218	400	300	350	100	8	25	20	280	82	55	16	59	311	8.8
