JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)

发布时间：2022-05-18 15:27:27　人气：

外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)

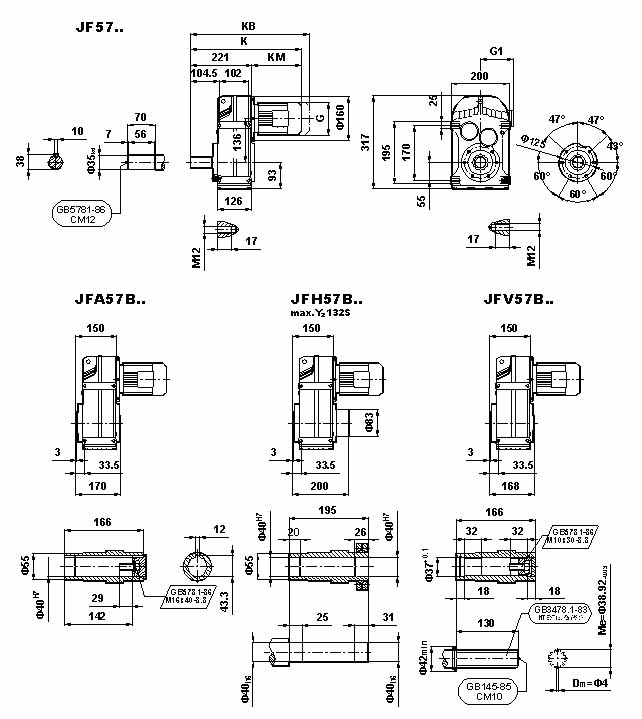

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图1)

注：KB为带制动器的长度

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图2)

注：KB为带制动器的长度

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图3)

注：KB为带制动器的长度

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图4)

注：KB为带制动器的长度
