JF系列减速机外形安装尺寸(JF47、JFA47B、JFH47B、JFV47B、JFF47、JFAF47B、JFHF47B、JFVF47B、JF..47/G、JFA47、JFH47、JFV47、JFAZ47、JFHZ47、JHVZ47)(GB10095-88)

发布时间：2022-05-18 15:27:28　人气：

外形安装尺寸(JF47、JFA47B、JFH47B、JFV47B、JFF47、JFAF47B、JFHF47B、JFVF47B、JF..47/G、JFA47、JFH47、JFV47、JFAZ47、JFHZ47、JHVZ47)

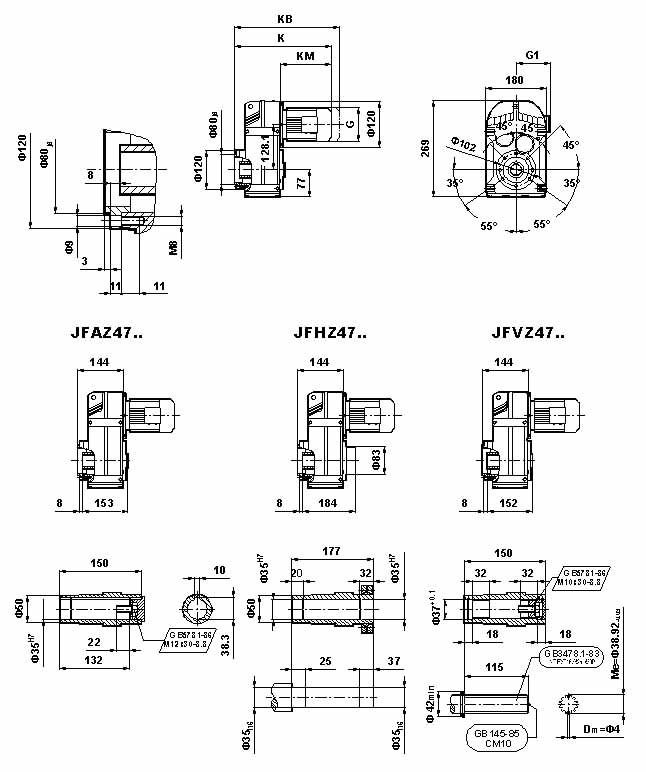

JF系列减速机外形安装尺寸(JF47、JFA47B、JFH47B、JFV47B、JFF47、JFAF47B、JFHF47B、JFVF47B、JF..47/G、JFA47、JFH47、JFV47、JFAZ47、JFHZ47、JHVZ47)(GB10095-88)(图1)

注：KB为带制动器的长度

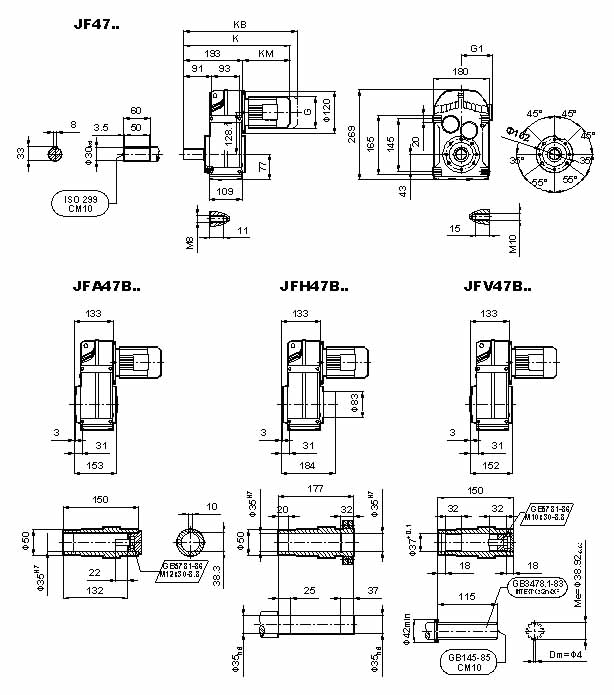

JF系列减速机外形安装尺寸(JF47、JFA47B、JFH47B、JFV47B、JFF47、JFAF47B、JFHF47B、JFVF47B、JF..47/G、JFA47、JFH47、JFV47、JFAZ47、JFHZ47、JHVZ47)(GB10095-88)(图2)

注：KB为带制动器的长度

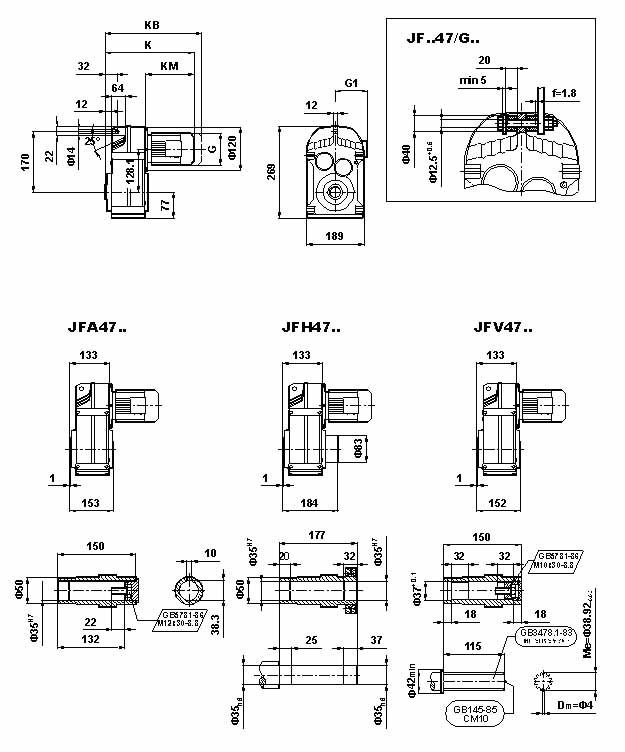

JF系列减速机外形安装尺寸(JF47、JFA47B、JFH47B、JFV47B、JFF47、JFAF47B、JFHF47B、JFVF47B、JF..47/G、JFA47、JFH47、JFV47、JFAZ47、JFHZ47、JHVZ47)(GB10095-88)(图3)

注：KB为带制动器的长度

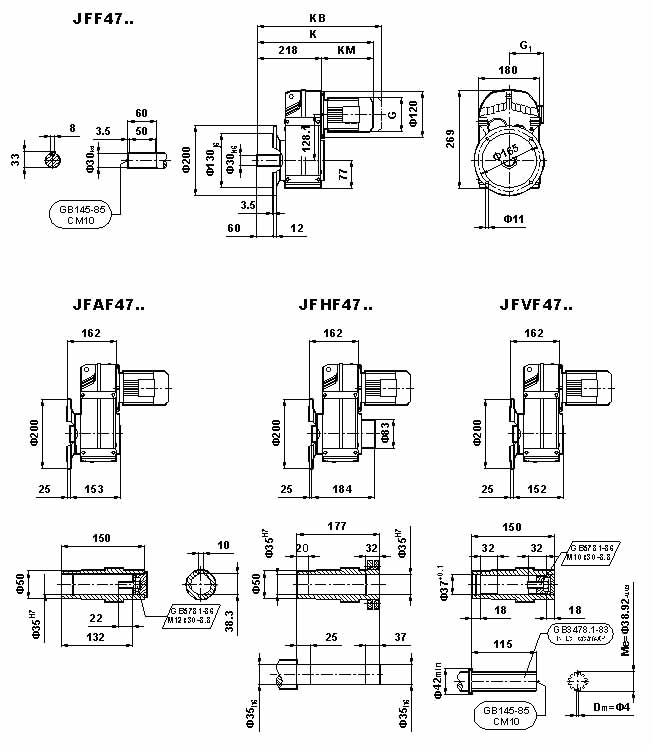

JF系列减速机外形安装尺寸(JF47、JFA47B、JFH47B、JFV47B、JFF47、JFAF47B、JFHF47B、JFVF47B、JF..47/G、JFA47、JFH47、JFV47、JFAZ47、JFHZ47、JHVZ47)(GB10095-88)(图4)

注：KB为带制动器的长度
