JF系列减速机产品附件－伺服电机接盘(GB10095-88)

发布时间：2022-05-18 15:27:48　人气：

AQA

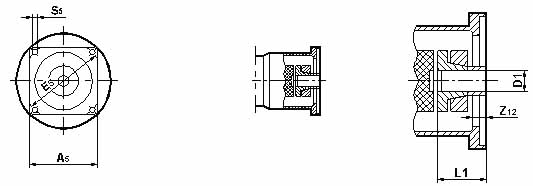

JF系列减速机产品附件－伺服电机接盘(GB10095-88)(图1)

AQH

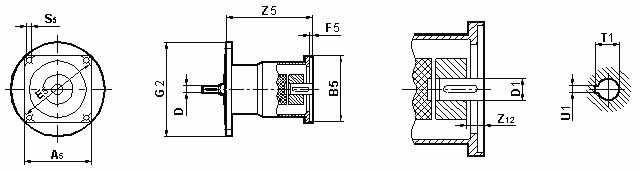

JF系列减速机产品附件－伺服电机接盘(GB10095-88)(图2)

减速机型号	接盘型号	A5	B5	D	E5	F5	G2	S5	Z5	Z121)	Z122)	D1	L1	T11)	U11)
JF..27 JF..37 JF..47	AQ..80/1	82	60	10 12	75	3	120	M5	104.5	5.5	5.5	11	23	12.8	4
	AQ..80/2	82	60		75	3	120	M5	104.5	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	120	M6	104.5	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	120	M6	129.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	120	M8	129.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	120	M6	143.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	120	M8	143.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	120	M8	152.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	120	M8	152.5	16	23	19	40	21.8	6
	AQ..115/3	115	110		130	4	120	M8	152.5	21	16	24	50	27.3	8
JF..57 JF..67	AQ..80/1	82	60	10 12	75	3	160	M5	98	5.5	5.5	11	23	12.8	4
	AQ..80/2	82	60		75	3	160	M5	98	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	160	M6	98	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	160	M6	122.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	160	M8	122.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	160	M6	136.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	160	M8	136.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	160	M8	145.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	160	M8	145.5	16	23	19	40	21.8	6
	AQ..115/3	115	110		130	4	160	M8	145.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	160	M10	175	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	160	M10	175	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	160	M10	188	24	22	32	60	35.3	10

1) 带平键型（AQA）

2) 带锁紧套型（AQH）

减速机型号	接盘型号	A5	B5	D	E5	F5	G2	S5	Z5	Z121)	Z122)	D1	L1	T11)	U11)
JF..77	AQ..80/1	82	60	10 12	75	3	200	M5	92	5.5	5.5	11	23	12.8	4
	AQ..80/2	82	60		75	3	200	M5	92	5.5	5.5	14	30	16.3	5
	AQ..80/3	82	50		95	3	200	M6	92	5.5	5.5	14	30	16.3	5
	AQ..100/1	100	80	10 12 14 16	100	4	200	M6	115.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	200	M8	115.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	200	M6	129.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	200	M8	129.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	200	M8	138.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	200	M8	138.5	16	23	19	40	21.8	6
	AQ..115/3	115	110		130	4	200	M8	138.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	200	M10	167	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	200	M10	167	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	200	M10	180	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	200	M12	225.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	200	M12	225.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	200	M12	249.5	39	34	38	80	41.3	10
JF..87	AQ..100/1	100	80	10 12 14 16	100	4	250	M6	110.5	-	-	14	30	16.3	5
	AQ..100/2	100	95		115	4	250	M8	110.5	-	-	14	30	16.3	5
	AQ..100/3	100	80		100	4	250	M6	124.5	7	14	19	40	21.8	6
	AQ..100/4	100	95		115	4	250	M8	124.5	7	14	19	40	21.8	6
	AQ..115/1	115	95		130	4	250	M8	133.5	16	23	19	40	21.8	6
	AQ..115/2	115	110		130	4	250	M8	133.5	16	23	19	40	21.8	6
	AQ..115/3	115	110		130	4	250	M8	133.5	21	16	24	50	27.3	8
	AQ..140/1	140	110	16	165	5	250	M10	162	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	250	M10	162	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	250	M10	175	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	250	M12	220.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	250	M12	220.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	250	M12	244.5	39	34	38	80	41.3	10

1) 带平键型（AQA）

2) 带锁紧套型（AQH）

减速机型号	接盘型号	A5	B5	D	E5	F5	G2	S5	Z5	Z₁₂¹⁾	Z₁₂²⁾	D1	L1	T1¹⁾	U1¹⁾
JF..97	AQ..140/1	140	110	16	165	5	300	M10	157	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	300	M10	157	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	300	M10	170	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	300	M12	215.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	300	M12	215.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	300	M12	239.5	39	34	38	80	41.3	10
JF..107	AQ..140/1	140	110	16	165	5	350	M10	151	21	16	24	50	27.3	8
	AQ..140/2	140	130	18	165	5	350	M10	151	21	16	24	50	27.3	8
	AQ..140/3	140	130	22	165	5	350	M10	164	24	22	32	60	35.3	10
	AQ..190/1	190	130	22 28	215	5	350	M12	209.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	350	M12	209.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	350	M12	233.5	39	34	38	80	41.3	10
JF..127	AQ..190/1	190	130	22 28	215	5	450	M12	194.5	26	24	32	60	35.3	10
	AQ..190/2	190	180		215	5	450	M12	194.5	26	24	32	60	35.3	10
	AQ..190/3	190	180		215	5	450	M12	218.5	39	34	38	80	41.3	10

1) 带平键型（AQA）

2) 带锁紧套型（AQH）
