减速电机

JF系列减速机产品附件－标准电机接盘(GB10095-88)

发布时间：2022-05-18 15:27:49　人气：

产品附件－标准电机接盘

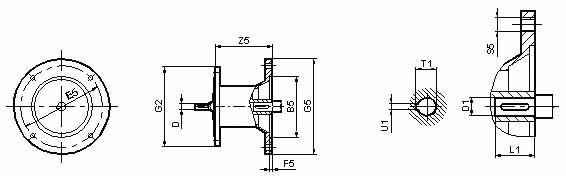

JF系列减速机产品附件－标准电机接盘(GB10095-88)(图1)

减速机型号	接盘型号	B5	D	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
JF..27 JF..37 JF..47	AM63	95	10	115	3.5	120	140	M8	72	11	23	12.8	4
	AM71	110	10	130	3.5	120	160	M8	72	14	30	16.3	5
	AM80	130	12	165	4.5	120	200	M10	106	19	40	21.8	6
	AM90	130	14	165	4.5	120	200	M10	106	24	50	27.3	8
JF..57 JF..67	AM63	95	10	115	3.5	160	140	M8	66	11	23	12.8	4
	AM71	110	10	130	3.5	160	160	M8	66	14	30	16.3	5
	AM80	130	12	165	4.5	160	200	M10	99	19	10	21.8	6
	AM90	130	14	165	4.5	160	200	M10	99	24	50	27.3	8
	AM90	180	16	215	5	160	250	M12	134	28	60	31.3	8
	AM112	180	18	215	5	160	250	M12	134	28	60	31.3	8
JF..77	AM63	95	10	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71	110	10	130	3.5	200	160	M8	60	14	30	16.3	5
	AM80	130	12	165	4.5	200	200	M10	92	19	40	21.8	6
	AM90	130	14	165	4.5	200	200	M10	92	24	50	27.3	8
	AM90	180	16	215	5	200	250	M12	126	28	60	31.3	8
	AM112	180	18	215	5	200	250	M12	126	28	60	31.3	8
	AM132S	230	22	265	5	200	300	M12	179	38	80	41.3	10
	AM132M	230	22	265	5	200	300	M12	179	38	80	41.3	10
	AM132L	230	28	265	5	200	300	M12	179	38	80	41.3	10
JF..87	AM80	130	12	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90	130	14	165	4.5	250	200	M10	87	24	50	27.3	8
	AM100	180	16	215	5	250	250	M12	121	28	60	31.3	8
	AM112	180	18	215	5	250	250	M12	121	28	60	31.3	8
	AM132S	230	22	265	5	250	300	M12	174	38	80	41.3	10
	AM132M	230	22	265	5	250	300	M12	174	38	80	41.3	10
	AM132L	230	28	265	5	250	300	M12	174	38	80	41.3	10
	AM160	250	28	300	6	250	350	M16	232	42	110	45.3	12
	AM180	250	32	300	6	250	350	M16	232	48	110	51.8	14

图1

JF系列减速机产品附件－标准电机接盘(GB10095-88)(图2)

减速机型号	接盘型号		B5	D	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
JF..97	AM100	1	180	16	215	5	300	250	M12	116	28	60	31.3	8
	AM112	1	180	18	215	5	300	250	M12	116	28	60	31.3	8
	AM132S	1	230	22	265	5	300	300	M12	169	38	80	41.3	10
	AM132M	1	230	22	265	5	300	300	M12	169	38	80	41.3	10
	AM132L	1	230	28	265	5	300	300	M12	169	38	80	41.3	10
	AM160	1	250	28	300	6	300	350	M16	227	42	110	45.3	12
	AM180	1	250	32	300	6	300	350	M16	227	48	110	51.8	14
	AM200	1	300	38	350	7	300	400	M16	268	55	110	59.3	16
	AM225	2	350	38	400	7	300	450	M16	283	60	140	64.4	18
JF..107	AM100	1	180	16	215	5	350	250	M12	110	28	60	31.3	8
	AM112	1	180	18	215	5	350	250	M12	110	28	60	31.3	8
	AM132S	1	230	22	265	5	350	300	M12	163	38	80	41.3	10
	AM132M	1	230	22	265	5	350	300	M12	163	38	80	41.3	10
	AM132L	1	230	28	265	5	350	300	M12	163	38	80	41.3	10
	AM160	1	250	28	300	6	350	350	M16	221	42	110	45.3	12
	AM180	1	250	32	300	6	350	350	M16	221	48	110	51.8	14
	AM200	1	300	38	350	7	350	400	M16	262	55	110	59.3	16
	AM225	2	350	38	400	7	350	450	M16	277	60	140	64.4	18
JF..127	AM132S	1	230	22	265	5	450	300	M12	148	38	80	41.3	10
	AM132M	1	230	22	265	5	450	300	M12	148	38	80	41.3	10
	AM132L	1	230	28	300	6	450	350	M16	206	42	110	41.3	12
	AM160	1	250	28	300	6	450	350	M16	206	48	110	45.3	14
	AM180	1	250	32	350	7	450	400	M16	247	55	110	51.8	16
	AM200	2	300	38	400	7	450	450	M16	262	60	140	59.3	18
	AM225	2	350	38	500	7	450	550	M16	336	65	140	64.4	18
	AM250	2	450	48	500	7	450	550	M16	336	65	140	69.4	20
	AM280	2	450	48	500	7	450	550	M16	336	75	140	79.9	20
JF..157	AM160	1	250	28	300	6	550	350	M16	198	42	110	45.3	12
	AM180	1	250	32	300	6	550	350	M16	198	48	110	51.8	14
	AM200	1	300	38	350	7	550	400	M16	239	55	110	59.3	16
	AM225	2	350	38	400	7	550	450	M16	254	60	140	64.4	18
	AM250	2	450	48	500	7	550	550	M16	328	65	140	69.4	18
	AM280	2	450	48	500	7	550	550	M16	328	75	140	79.9	20
