TKF38、TKF48、TKF58、TKF68、TKF78、TKF88、TKF98、TKF108、TKF128、TKF158、TKAF38、TKAF48、TKAF58、TKAF68、TKAF78、TKAF88、TKAF98、TKAF108、TKAF128、TKAF158、系列螺旋伞齿轮减速机外形安装尺寸

发布时间：2022-05-18 15:28:53　人气：

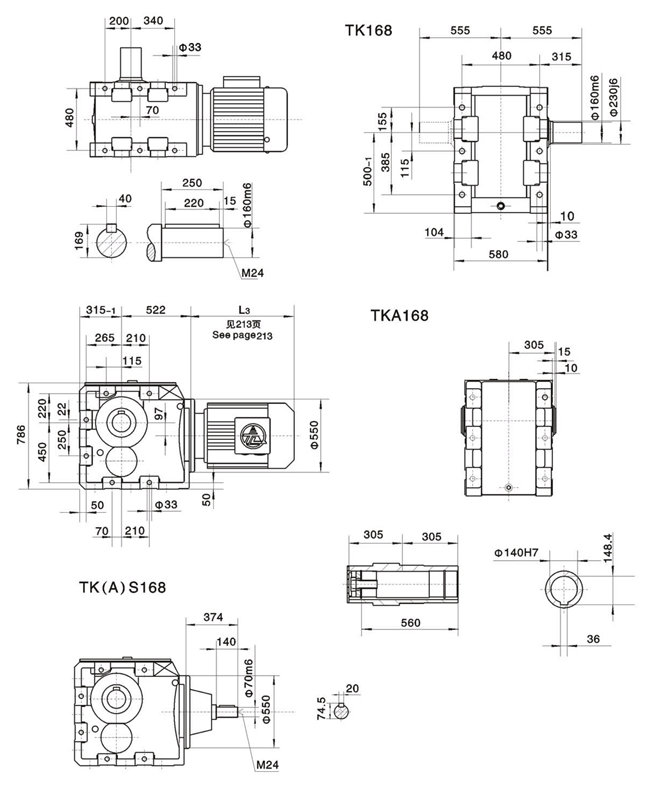

TKF38、TKF48、TKF58、TKF68、TKF78、TKF88、TKF98、TKF108、TKF128、TKF158、TKAF38、TKAF48、TKAF58、TKAF68、TKAF78、TKAF88、TKAF98、TKAF108、TKAF128、TKAF158、系列螺旋伞齿轮减速机外形安装尺寸(图1)

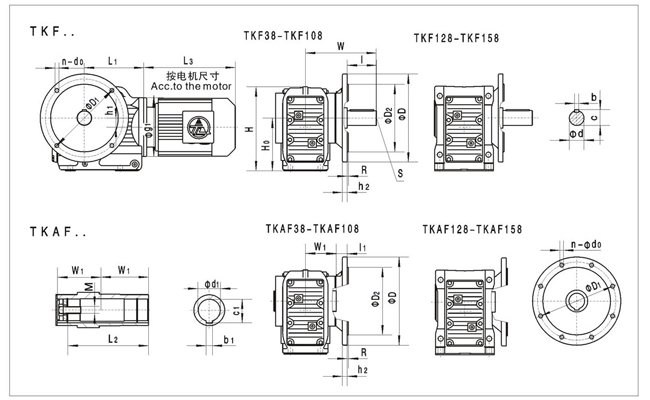

TKF38、TKF48、TKF58、TKF68、TKF78、TKF88、TKF98、TKF108、TKF128、TKF158、TKAF38、TKAF48、TKAF58、TKAF68、TKAF78、TKAF88、TKAF98、TKAF108、TKAF128、TKAF158、系列螺旋伞齿轮减速机外形安装尺寸(图2)

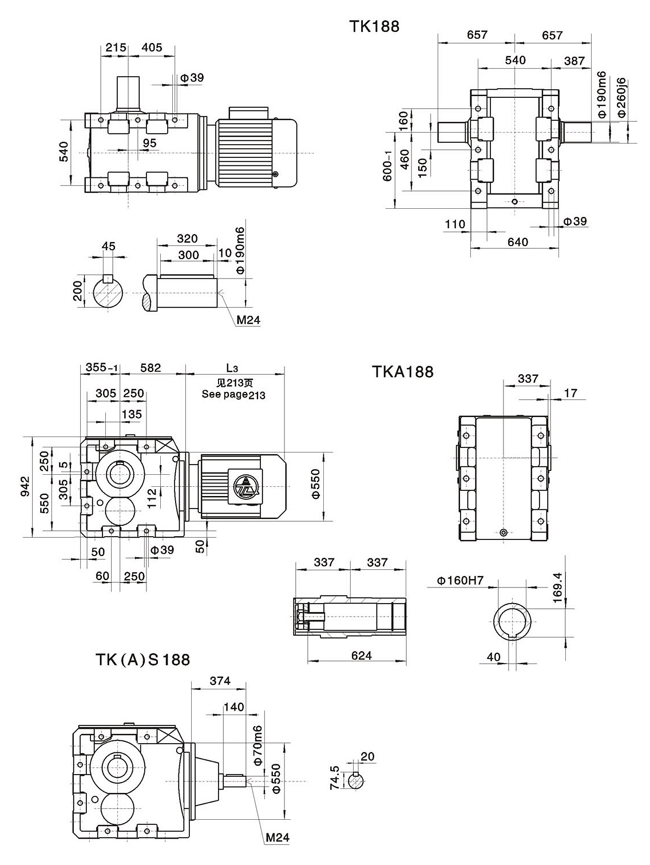

TKF38、TKF48、TKF58、TKF68、TKF78、TKF88、TKF98、TKF108、TKF128、TKF158、TKAF38、TKAF48、TKAF58、TKAF68、TKAF78、TKAF88、TKAF98、TKAF108、TKAF128、TKAF158、系列螺旋伞齿轮减速机外形安装尺寸(图3)

型号	安装尺寸							轴伸尺寸				外形尺寸
型号	H₀	S	R	D₁	n	d₀	D₂	b	d	l	c	L1	W	D	h₁	h₂	H
TKF38	100	M10	3.5	130	4	9	110j6	8	25K6	50	28	139	134	160	8.5	10	164
TKF48	112	M10	3.5	165	4	11	130j6	8	30K6	60	33	166	160	200	7.2	10	185
TKF58	132	M12	4	215	4	13.5	180j6	10	35K6	70	38	173	177	250	13.1	15	215
TKF68	140	M16	4	215	4	13.5	180j6	12	40K6	80	43	179	193	250	20	15	226
TKF78	180	M16	4	265	4	13.5	230j6	14	50K6	100	53.5	202	242	300	31.3	16	286
TKF88	212	M20	5	300	4	17.5	250h6	18	60m6	120	64	257	270	350	25.9	18	338
TKF98	265	M20	5	400	8	17.5	350h6	20	70m6	140	74.5	277	332	450	32.3	22	414
TKF108	315	M24	5	400	8	17.5	350h6	25	90m6	170	95	341	386	450	52	22	500
TKF128	375	M24	5	500	8	17.5	450h6	28	110m6	210	116	390	466	550	53	25	592
TKF158	450	M24	6	600	8	22	550h6	32	120m6	210	127	426	520	660	71.7	28	705

型号	安装尺寸							轴伸尺寸				外形尺寸
型号	L₂	D₁	R	D₂	n	d₀	M	b₁	d₁	l₁	c₁	D	h₂	W₁	g₁
TKAF38	105	130	3.5	110j6	4	9	M10×25	8	30H7	24	33.3	160	10	60	120
TKAF48	130	165	3.5	130j6	4	11	M10×25	10	35H7	25	38.3	200	10	75	160
TKAF58	142	215	4	180j6	4	13.5	M16×40	12	40H7	23.5	43.3	250	15	83	160
TKAF68	156	215	4	180j6	4	13.5	M16×40	12	40H7	23	43.3	250	15	90	160
TKAF78	183	265	4	230j6	4	13.5	M16×40	14	50H7	37	53.8	300	16	105	200
TKAF88	210	300	5	250j6	4	17.5	M20×50	18	60H7	30	64.4	350	18	120	250
TKAF98	270	400	5	350j6	8	17.5	M20×50	20	70H7	41.5	74.9	450	22	150	300
TKAF108	310	400	5	350j6	8	17.5	M24×60	25	90H7	41	95.4	450	22	175	350
TKAF128	370	500	5	450h6	8	17.5	M24×60	28	100H7	51	106.4	550	25	205	450
TKAF158	457	600	6	550h6	8	22	M24×60	32	120H7	60	127.4	660	28	250	550

注：其余参数请参见TKA…。
