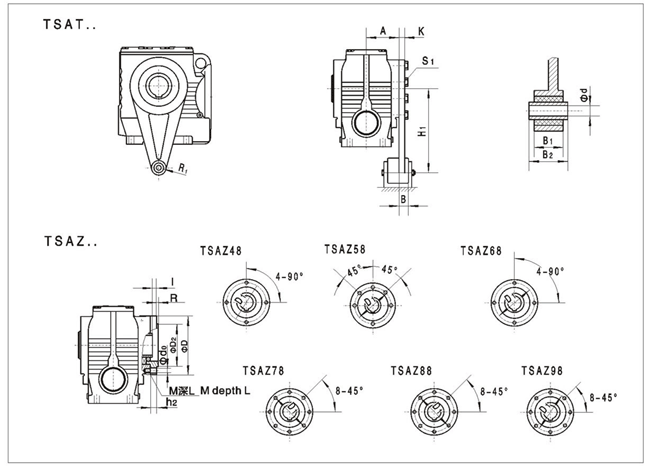

TSAT38……系列蜗轮蜗杆减速机外形安装尺寸
|
型号 |
安装尺寸 |
外形尺寸 | |||||||
|
H1 |
S1 |
d |
B |
B1 |
B2 |
K |
R1 |
A | |
|
TSAT38 |
110 |
M6×16 |
10.4±0.1 |
26 |
31 |
36-0.3 |
10 |
21 |
57 |
|
TSAT48 |
130 |
M8×25 |
10.4±0.1 |
20.5 |
31 |
36-0.3 |
15 |
21 |
57.5 |
|
TSAT58 |
160 |
M8×25 |
10.4±0.1 |
18.5 |
31 |
36-0.3 |
15 |
21 |
72 |
|
TSAT68 |
200 |
M12×35 |
10.4±0.1 |
19.5 |
31 |
36-0.3 |
18 |
21 |
80.5 |
|
TSAT78 |
250 |
M12×35 |
16.4±0.08 |
32.5 |
54 |
60-0.3 |
18 |
30 |
101 |
|
TSAT88 |
310 |
M16×45 |
16.4±0.08 |
25.5 |
54 |
60-0.3 |
24 |
30 |
120 |
|
TSAT98 |
380 |
M16×50 |
25±0.08 |
33 |
72 |
80-0.3 |
26 |
40 |
140 |
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | ||||||
|
L |
D1 |
D2 |
M |
R |
l |
d0 |
h2 |
D | |
|
TSAZ48 |
12 |
Ф115 |
95j6 |
M8 |
3 |
8.5 |
9 |
11 |
130 |
|
TSAZ58 |
12 |
Ф102 |
80j6 |
M8 |
3 |
8 |
9 |
11 |
120 |
|
TSAZ68 |
20 |
Ф130 |
105j6 |
M12 |
3.5 |
9.5 |
13.5 |
13 |
155 |
|
TSAZ78 |
- |
Ф155 |
125j6 |
- |
4 |
14.5 |
M12 |
18.5 |
180 |
|
TSAZ88 |
- |
Ф180 |
150j6 |
- |
5 |
18.5 |
M16 |
23.5 |
215 |
|
TSAZ98 |
- |
Ф220 |
180j6 |
- |
5 |
18.5 |
M16 |
23.5 |
260 |
