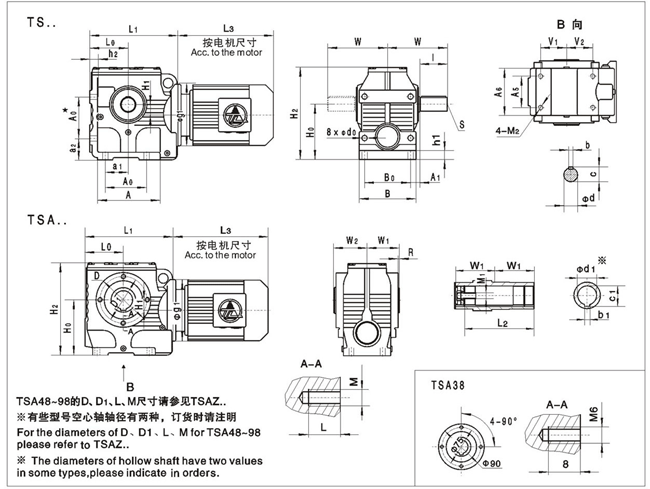

TS38……系列蜗轮蜗杆减速机外形安装尺寸
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | ||||||||||||||||||
|
H0 |
A0 |
B0 |
A1 |
a1 |
a2 |
L0 |
d0 |
d |
l |
b |
c |
S |
L1 |
A |
B |
W |
h1 |
h2 |
H1 |
H2 | |
|
TS38 |
80 |
63 |
90 |
15 |
35 |
40 |
63 |
9 |
20k6 |
40 |
6 |
22.5 |
M6 |
143 |
89 |
108 |
100 |
10 |
10 |
0 |
143 |
|
TS48 |
100 |
80 |
100 |
15 |
35 |
35 |
75 |
11 |
25k6 |
50 |
8 |
28 |
M10 |
171 |
112 |
120 |
115 |
15 |
12 |
12 |
165 |
|
TS58 |
112 |
100 |
110 |
19 |
45 |
35 |
80 |
11 |
30k6 |
60 |
8 |
33 |
M10 |
187 |
130 |
136 |
134 |
15 |
12 |
20 |
189 |
|
TS68 |
140 |
130 |
130 |
25 |
60 |
40 |
106 |
13.5 |
35k6 |
70 |
10 |
38 |
M12 |
241 |
175 |
160 |
160 |
20 |
15 |
26 |
236 |
|
TS78 |
180 |
135 |
150 |
30 |
75 |
70 |
125 |
17.5 |
45k6 |
90 |
14 |
48.5 |
M16 |
287 |
204 |
185 |
195 |
25 |
25 |
39 |
301 |
|
TS88 |
225 |
180 |
200 |
35 |
92 |
82 |
150 |
22 |
60m6 |
120 |
18 |
64 |
M20 |
340 |
247 |
250 |
255 |
30 |
30 |
41.5 |
368 |
|
TS98 |
280 |
235 |
250 |
30 |
115 |
90 |
180 |
26 |
70m6 |
140 |
20 |
74.5 |
M20 |
420 |
320 |
300 |
295 |
35 |
35 |
59 |
455 |
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | |||||||||||||||
|
L0 |
H0 |
R |
V1 |
V2 |
M2 |
A5 |
b1 |
c1 |
d1 |
L2 |
M1 |
H2 |
L1 |
W2 |
W1 |
A6 |
g1 | |
|
TSA38 |
63 |
80 |
3 |
- |
- |
- |
- |
6 |
22.8 |
20H7 |
104 |
M6×16 |
143 |
143 |
62.5 |
60 |
90 |
120 |
|
TSA48 |
75 |
100 |
2．5 |
35 |
52 |
M10 |
60 |
8 |
28.3 |
25H7 |
105 |
M10×25 |
165 |
171 |
63 |
60 |
94 |
120 |
|
33.3 |
30H7 | |||||||||||||||||
|
TSA58 |
82 |
112 |
3 |
58．5 |
58．5 |
M12 |
60 |
8 |
33.3 |
30H7 |
132 |
189 |
187 |
78 |
75 |
100 |
120 | |
|
10 |
38.3 |
35H7 |
M12×30 | |||||||||||||||
|
TSA68 |
106 |
140 |
3．5 |
71．5 |
80．5 |
M16 |
88 |
12 |
43.3 |
40H7 |
144 |
M16×40 |
236 |
241 |
87 |
84 |
128 |
160 |
|
14 |
48.3 |
45H7 | ||||||||||||||||
|
TSA78 |
125 |
180 |
4 |
85 |
85 |
M16 |
102 |
14 |
53.8 |
50H7 |
180 |
M16×45 |
301 |
287 |
108 |
105 |
154 |
200 |
|
18 |
64.4 |
60H7 |
M20×50 | |||||||||||||||
|
TSA88 |
150 |
225 |
5 |
115 |
110 |
M16 |
118 |
18 |
64.4 |
60H7 |
220 |
368 |
340 |
128 |
125 |
194 |
250 | |
|
20 |
74.9 |
70H7 | ||||||||||||||||
|
TSA98 |
180 |
280 |
5 |
135 |
113 |
M20 |
160 |
20 |
74.9 |
70H7 |
260 |
455 |
420 |
149 |
145 |
236 |
300 | |
|
25 |
95.4 |
90H7 |
M24×60 | |||||||||||||||
