减速电机

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图

发布时间：2022-05-18 15:32:35　人气：

服役系数表

每天工作小时	均匀平衡	负载性质（中等振动）	严重冲击
2小时	1.00（1.00）	1.00（1.25）	1.25（1.50）
10小时	1.00（1.25）	1.25（1.50）	1.50（1.75）
24小时	1.25（1.50）	1.50（1.75）	1.75（2.00）

当每小时起动、停止次数平均在10次以上，请使用括号内数值（在电机允许范围内）。

许用扭矩表

机型号	YCZJ100	YCZJ112	YCZJ140	YCZJ180	YCZJ212	YCZJ265	YCZJ315	YCZJ375	YCZJ450	YCZJ500	YCZJ600
许用扭矩　　　[M] 　　（N.M）	185	375	670	1330	2500	3860	6620	11000	15800	22500	36000

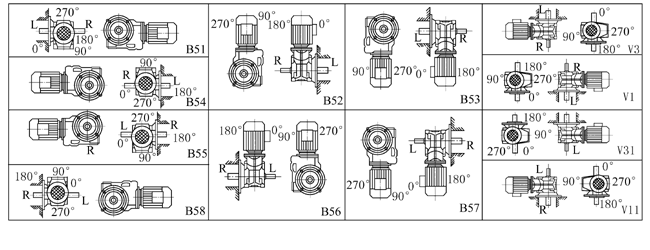

YCZJ100D--YCZJ450D（底脚安装）

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图(图1)

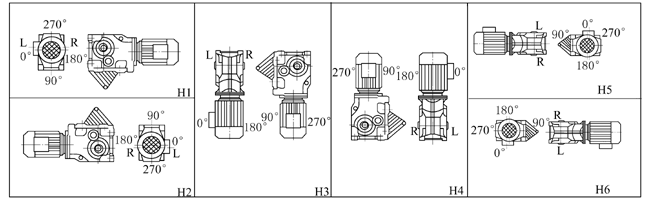

YCZJ500D--YCZJ600D（底脚安装）

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图(图2)

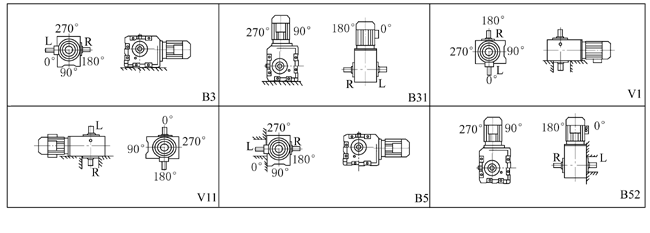

YCZJ100F--YCZJ315F(法兰安装）

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图(图3)

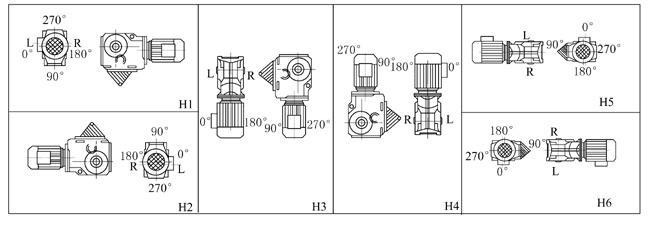

YCZJ375F--YCZJ450F（法兰安装）

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图(图4)

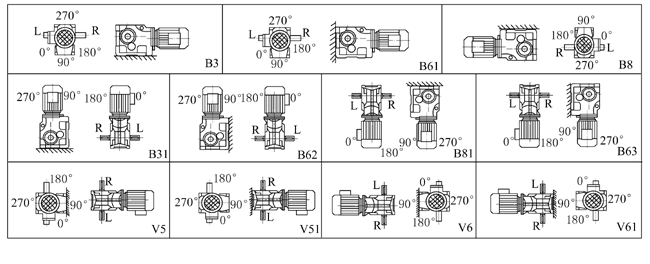

YCZJ100G--YCZJ315G、YCZJ100GF--YCZJ315GF（空心轴、空心轴法兰安装）

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图(图5)

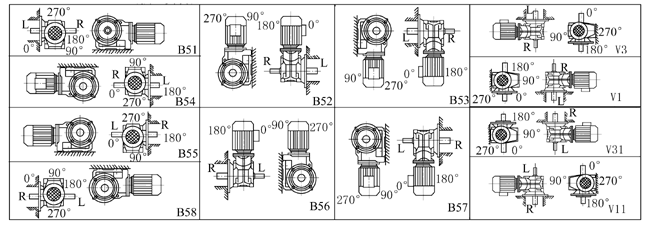

YCZJ375G--YCZJ450G、YCZJ375GF--YCZJ450GF（空心轴、空心轴法兰安装）

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机许用扭矩表及安装示意图(图6)

安装方位中L、R表示输出方向：0、90、180、270表示电机接线盒的位置。
