YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机简介

发布时间：2022-05-18 15:32:35　人气：

使用条件

环境温度：在-15℃～+40℃条件下额定运行。

海拔：不超过1000m。

额定频率：50Hz。

接法：3kw及以下为Y，4KW及以上为接法。

工作方式：连续（S1）。

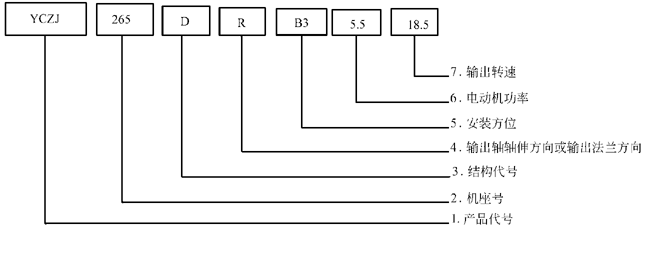

型号说明

YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机简介(图1)

说明：

1、产品代号：本系列产品代号为YCZJ。

2、机座号：本系列产品共有11种机座号100、112、140、180、212、265、315、375、450、500、600。

3、结构代号：底脚结构代号D、法兰结构代号F、轴装式结构代号G、空心轴法兰结构代号GF。

4、输出轴轴伸方向或输出法兰方向：双向实心轴输出代号S、L向实心轴输出、R向实心输出，空心轴时不标注，见安装方位图。

5、安装方位：见安装方位图。

6、电动机功率：见选型参数表。

7、输出转速：见选型参数表。

润滑

减速出厂前注入半流体锂基减速机脂，注入量由安装形式而定。更换时间为10000h。

选型指南

1、用户根据实际工作制和负载性质参照服役系数表，选取服役系数。

2、服役系数确定后选择机座号满足下面关系式：f×Ma≤[M]

[M]服役系数为1时许用扭矩

Ma输出扭矩

f服役系数

选型参数表中Ma＞[M]时，服役系数小于1（即0.8＜f＜1），只有在载荷平稳，无冲击情况下，每天使用2小时以内方可选用。

3、根据选择的机型号，负载转矩主传动比确定所需的电机功率。

4、根据具体情况选定安装型式及出轴方向。
