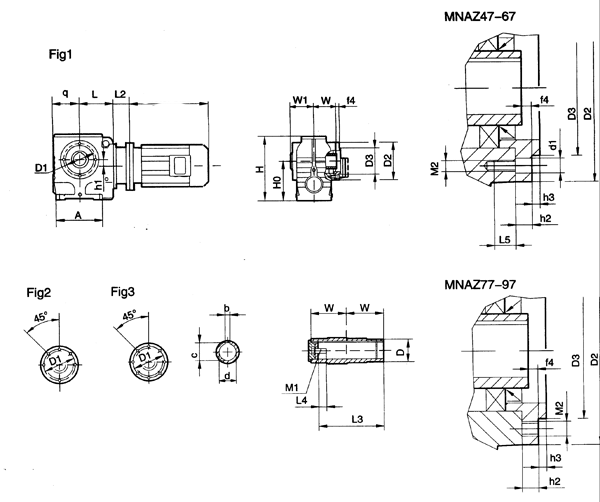

MNAZ系列圆柱蜗杆减速机的安装尺寸
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | |||||||||||||||
|
H0 |
D1 |
Fig |
f4
L5 |
h2
h3 |
M2
d1 |
d |
b |
c |
L3 |
L4 |
M1 |
h1
H |
W1
W |
q
L |
D2
D3 |
D
A |
L2 | |
|
MNAZ47 |
100 |
115 |
1 |
8.5
12 |
11
3 |
M8
9 |
25H7 |
8 |
28.3 |
105 |
17 |
M10×25－8.8 |
9.0
179 |
63
60 |
75
96 |
130
95j6 |
45
127 |
电机尺寸 |
|
30H7 |
8 |
33.3 |
105 |
17 |
M10×25－8.8 | |||||||||||||
|
MNAZ57 |
112 |
102 |
2 |
8
12 |
11
3 |
M8
9 |
30H7 |
8 |
33.3 |
132 |
17 |
M10×25－8.8 |
21.0
189 |
78
75 |
80
107 |
120
80j6 |
50
146 | |
|
35H7 |
10 |
38.3 |
132 |
22 |
M12×30－8.8 | |||||||||||||
|
MNAZ67 |
140 |
130 |
1 |
9.5
20 |
13
3.5 |
M12
13.5 |
40H7 |
12 |
43.3 |
144 |
29 |
M16×40－8.8 |
26.3
238 |
87
84 |
107
143 |
155
105j6 |
65
182 | |
|
45H7 |
14 |
48.8 |
144 |
29 |
M16×40－8.8 | |||||||||||||
|
MNAZ77 |
180 |
155 |
3 |
14.5
― |
18.5
4 |
M12
― |
50H7 |
14 |
53.8 |
183 |
32 |
M16×45－8.8 |
40.4
301 |
108
105 |
125
162 |
180
125j6 |
80
204 | |
|
60H7 |
18 |
64.4 |
180 |
37 |
M20×50－8.8 | |||||||||||||
|
MNAZ87 |
225 |
180 |
3 |
18.5
― |
23.5
5 |
M16
― |
60H7 |
18 |
64.4 |
220 |
36 |
M20×50－8.8 |
39.6
368 |
128
125 |
150
190 |
215
150j6 |
95
260 | |
|
70H7 |
20 |
74.9 |
220 |
34 |
M20×50－8.8 | |||||||||||||
|
MNAZ97 |
280 |
220 |
3 |
18.5
― |
23.5
5 |
M16
― |
70H7 |
20 |
74.9 |
260 |
34 |
M20×50－8.8 |
59.1
455 |
149
145 |
180
240 |
260
180j6 |
120
301 | |
|
90H7 |
25 |
95.4 |
255 |
41 |
M24×60－8.8 | |||||||||||||
