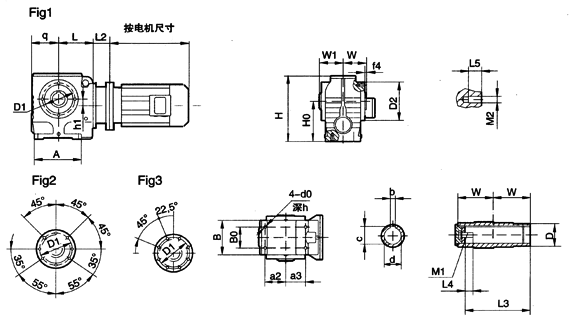

MNA系列圆柱蜗杆减速机的安装尺寸
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | |||||||||||||||||
|
H0 |
D1 |
Fig |
B0 |
a2
a3 |
do
h |
M2
L5 |
d |
b |
c |
L3 |
L4 |
M1 |
h1
H |
W1
W |
q
L |
D2
D |
A
B |
f4 |
L2 | |
|
MNA37 |
82 |
75 |
1 |
― |
―
― |
―
― |
M6
8 |
20H7 |
6 |
22.8 |
104 |
8 |
M6×16－8.8 |
4.1
131 |
62.5
60 |
63
80 |
90
35 |
112
84 |
3 |
电机尺寸 |
|
MNA47 |
100 |
115 |
1 |
60 |
35
52 |
M10
20 |
M8
12 |
25H7 |
8 |
28.3 |
105 |
17 |
M10×25－8.8 |
9.0
179 |
63
60 |
75
96 |
130
45 |
127
94 |
2.5 | |
|
30H7 |
8 |
33.3 |
105 |
17 |
M10×25－8.8 | |||||||||||||||
|
MNA57 |
112 |
102 |
2 |
60 |
58.5
58.5 |
M10
20 |
M8
12 |
30H7 |
8 |
33.3 |
132 |
17 |
M10×25－8.8 |
21.0
189 |
78
75 |
80
107 |
120
50 |
146
100 |
3 | |
|
35H7 |
10 |
38.3 |
132 |
22 |
M12×30－8.8 | |||||||||||||||
|
MNA67 |
140 |
130 |
1 |
88 |
71.5
80.5 |
M12
25 |
M12
20 |
40H7 |
12 |
43.3 |
144 |
29 |
M16×40－8.8 |
26.3
238 |
87
84 |
107
143 |
155
65 |
182
128 |
3.5 | |
|
45H7 |
14 |
48.8 |
144 |
29 |
M16×40－8.8 | |||||||||||||||
|
MNA77 |
180 |
155 |
3 |
102 |
85
85 |
M16
32 |
M12
20 |
50H7 |
14 |
53.8 |
183 |
32 |
M16×45－8.8 |
40.4
301 |
108
105 |
125
162 |
178
80 |
204
154 |
4 | |
|
60H7 |
18 |
64.4 |
180 |
37 |
M20×50－8.8 | |||||||||||||||
|
MNA87 |
225 |
180 |
3 |
118 |
115
110 |
M16
32 |
M16
26 |
60H7 |
18 |
64.4 |
220 |
36 |
M20×50－8.8 |
39.6
368 |
128
125 |
150
190 |
215
95 |
260
194 |
5 | |
|
70H7 |
20 |
74.9 |
220 |
34 |
M20×50－8.8 | |||||||||||||||
|
MNA97 |
280 |
220 |
3 |
160 |
135
113 |
M20
36 |
M16
26 |
70H7 |
20 |
74.9 |
260 |
34 |
M20×50－8.8 |
59.1
455 |
149
145 |
180
240 |
260
120 |
301
236 |
5 | |
|
90H7 |
25 |
95.4 |
255 |
41 |
M24×60－8.8 | |||||||||||||||
