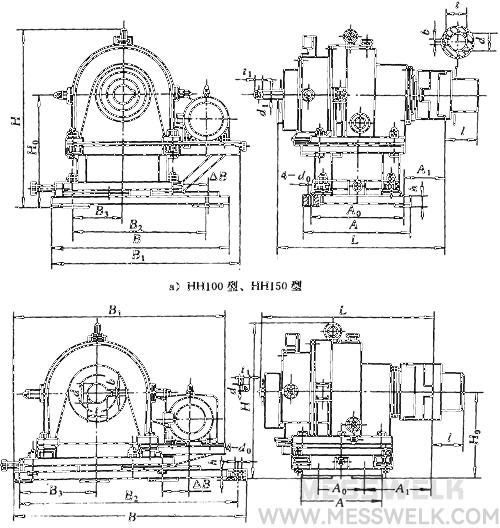

HH型星轮链条炉排变速器的安装尺寸及技术参数和承载能力
型号 | 底座尺寸 | 外形尺寸 | 输出轴尺寸 | 调整量⊿B | 重量 /kg | |||||||||
A0×B2 | A×B | A1 | B3 | h | d0 | L | H | B1 | d1×t1 | d×l×b×t | H0 | |||
HH100 | 470×660 | 540×950 | 243 | 240 | 52 | 24 | 864 | 911 | 1035~1215 | 22×18 | 根据用户选定 | 571 | 180 | |
HH150 | 470×660 | 540×950 | 243 | 240 | 52 | 24 | 894 | 936 | 1070~1250 | |||||
HH200 | 310×1460 | 570×1560 | 459 | 517.5 | 57 | 33 | 1055 | 1005 | 1288~1460 | 600 | ||||
HH300 | 310×1460 | 570×1560 | 459 | 517.5 | 57 | 33 | 1142 | 1070 | 1420~1600 | 28×24 | ||||
| 型号 | 所配减速器 型号 | 许用输出 转矩/(N.m) | 传动比 i | 电磁调速电动机 | 输出转速 /(r/min) | ||
| 型号 | 功率/kw | 转速/（r/min） | |||||
| HH100 | HHW25 | 10000 | 7500 | YCT132-4A | 1.1 | 120~1200 | 0.016~0.16 |
| HH150 | HHW28 | 15000 | YCT132-4A | 1.1 | |||
| HH200 | HHW31 | 20000 | YCT132-4B | 1.5 | |||
| HH300 | HHW35 | 30000 | YCT160-4B | 3 | |||
