行星减速机

NGW-L型单级行星齿轮减速机外形及安装尺寸JB3724-84

发布时间：2022-05-09 16:18:18　人气：

NGW-L型单级行星齿轮减速机外形及安装尺寸

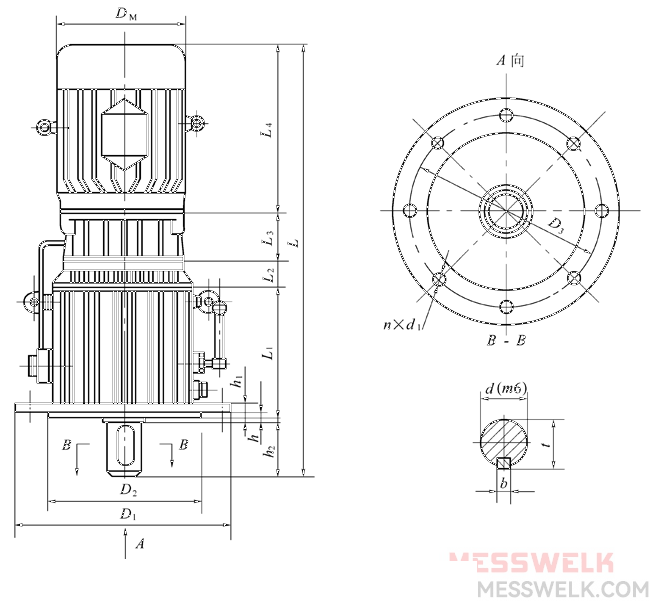

NGW-L型单级行星齿轮减速机外形及安装尺寸JB3724-84(图1)

单级NGW-L型减速机外形和安装尺寸 (mm)

机座号	型号规格	公称传动比id	外形				法兰及螺栓孔						轴伸				质量(kg)	油量(L)
机座号	型号规格	公称传动比id	D_M	L₂	D₁	L₁	D₂	D₃	n×D₁	h	h₁	h₂	d	l	t	b
1	NGW-L 11	4～5 5.6～10	按所配电动机确定		360	230.5	280	325	6×18	6	20	18	50	82	53.5	14	65	3.89
2	NGW-L 21	4～5 5.6～10			385	255	305	345	6×18	6	20	18	60	105	64.0	18	100	5.53
3	NGW-L 31	4～5 5.6～10			430	287	330	380	6×18	6	25	20	70	105	74.5	20	120	7.86
4	NGW-L 41	4～5 5.6～10			485	315	380	455	8×22	8	25	20	80	130	85.0	22	160	11.63
5	NGW-L 51	4～5 5.6～10			520	355	420	470	8×22	8	30	25	90	130	95.0	25	240	16.52
6	NGW-L 61	4～5 5.6～10			605	387	505	545	8×32	8	30	25	100	165	106	28	320	20.84
7	NGW-L 71	4～5 5.6～10			670	416.5	570	610	8×32	10	30	28	110	165	116	28	400	29.85

注：1.所配电动机型号规格确定L、L₂之尺寸。

2.表中质量不包括电动机质量。

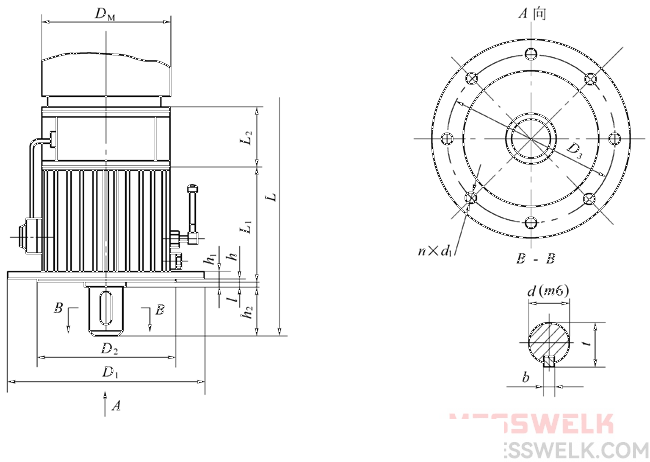

NGW-L型单级行星齿轮减速机外形及安装尺寸JB3724-84(图2)

单级NGW-L型减速机的外形及安装尺寸 (mm)

机座号	型号规格	公称传动比id	外形						法兰及螺栓孔							轴伸				质量(kg)	油量(L)
机座号	型号规格	公称传动比id	D_M	L	L₄	L₃	L₂	L₁	D₁	D₂	D₃	n×d	h	h₁	h₂	d	l	t	b	质量(kg)	油量(L)
4	NGW-L 42	25～100	按所配电动机确定				62	315	485	385	455	8×22	8	25	20	80	130	85.0	22	180	11.63
5	NGW-L 52	25～100					72.5	355	520	420	470	8×22	8	30	25	90	130	95.0	25	270	16.52
6	NGW-L 62	25～100					100	387	605	505	545	8×32	8	30	25	100	165	106	28	350	20.84
7	NGW-L 72	25～100					100	416.5	670	570	610	8×32	10	30	28	110	165	116	28	430	29.85
8	NGW-L 82	25～100					110	440.5	750	630	675	8×38	10	35	28	120	165	127	32	550	38.5
9	NGW-L 92	25～100					120	477.5	830	710	755	8×38	10	35	32	130	200	137	32	680	55.6
10	NGW-L 102	25～100					135	544	940	810	860	8×44	12	40	32	150	200	158	36	990	80.59
11	NGW-L 112	25～100					145	598	1020	890	940	8×44	12	40	40	170	240	179	40	1220	114.25
12	NGW-L 122	25～100					165	666	1150	1010	1060	8×50	12	45	45	190	280	200	45	1850	165.04

注：所配电动机型号规格确定后再定D_M、L₁、L₄及L₃之尺寸。表中质量不包括电动机质量。
