减速电机

JK157..-JKHZ157..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:00　人气：

JK157..-JKVZ157..型减速电机外形安装尺寸

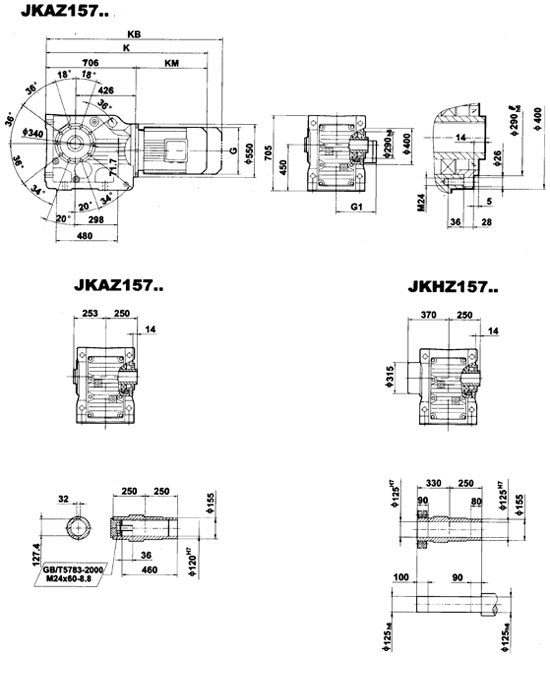

JK157..-JKHZ157..型减速电机外形安装尺寸(图1)

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

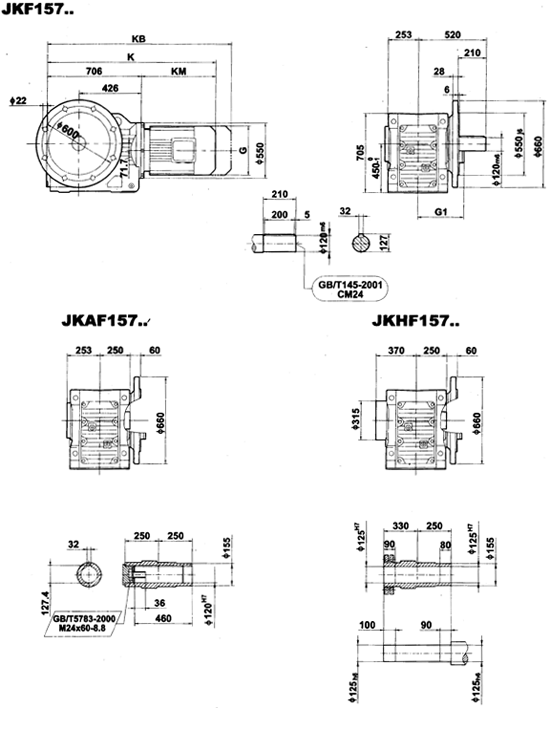

JK157..-JKHZ157..型减速电机外形安装尺寸(图2)

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

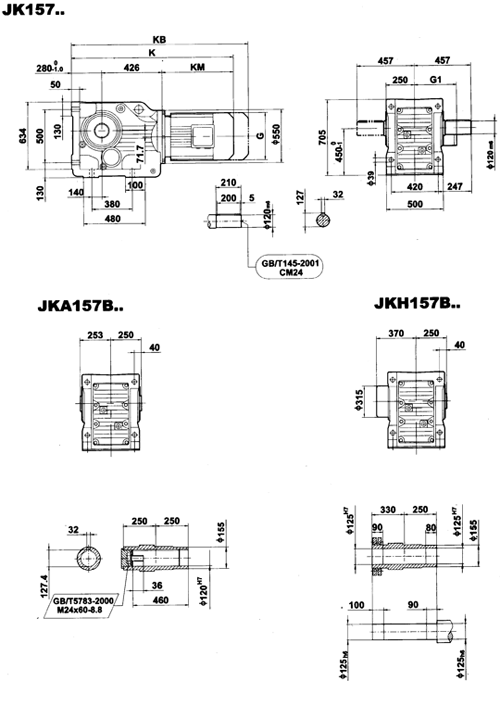

JK157..-JKHZ157..型减速电机外形安装尺寸(图3)

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

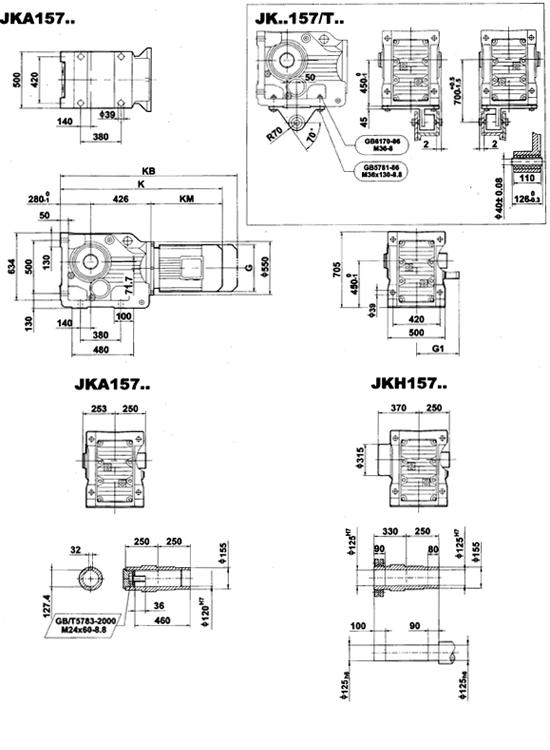

JK157..-JKHZ157..型减速电机外形安装尺寸(图4)

	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M	Y₂315S	Y₂315M(L)
G（AC）	275	330	330	380	380	420	470	470	510	580	580	645	645
G1（AD）	210	255	255	280	280	305	335	335	370	410	410	530	530
K	1176	1211	1266	1296	1336	1366	1381	1411	1476	1551	1601	1836	1866
KB	1271	1326	1386	1421	1461	1491	1511	1541	1626	1701	1751	2016	2046
KM（LB）	470	505	560	590	630	660	675	705	770	845	895	1130	1160

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
