减速电机

JK127..-JKHZ127..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:01　人气：

JK127..-JKVZ127..型减速电机外形安装尺寸

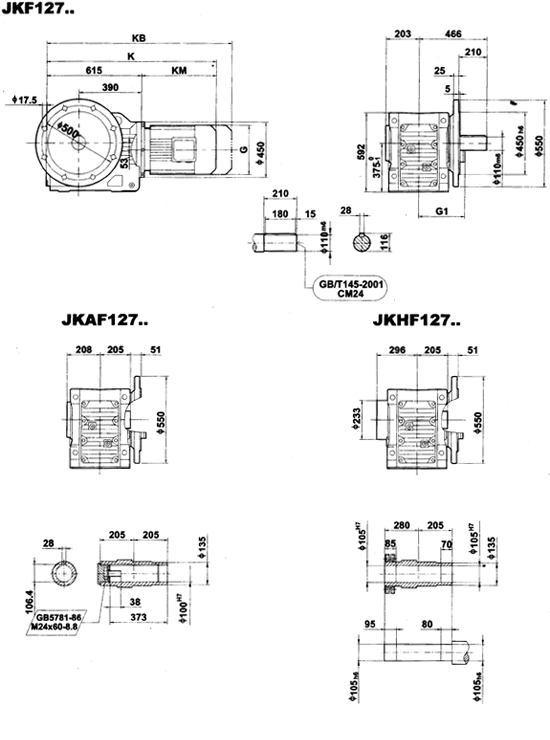

JK127..-JKHZ127..型减速电机外形安装尺寸(图1)

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G（AC）	275	275	330	330	380	380	420	470	470	510	580	580
G1（AD）	210	210	255	255	280	280	305	335	335	370	410	410
K	1045	1085	1120	1175	1205	1245	1275	1290	1320	1385	1460	1510
KB	1140	1180	1235	1290	1330	1370	1400	1420	1450	1535	1610	1660
KM（LB）	430	470	505	560	590	630	660	675	705	770	845	895

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

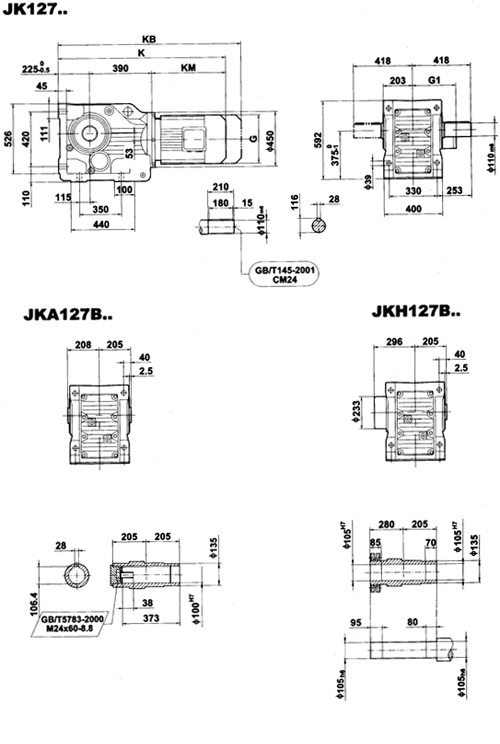

JK127..-JKHZ127..型减速电机外形安装尺寸(图2)

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G（AC）	275	275	330	330	380	380	420	470	470	510	580	580
G1（AD）	210	210	255	255	280	280	305	335	335	370	410	410
K	1045	1085	1120	1175	1205	1245	1275	1290	1320	1385	1460	1510
KB	1140	1180	1235	1290	1330	1370	1400	1420	1450	1535	1610	1660
KM（LB）	430	470	505	560	590	630	660	675	705	770	845	895

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

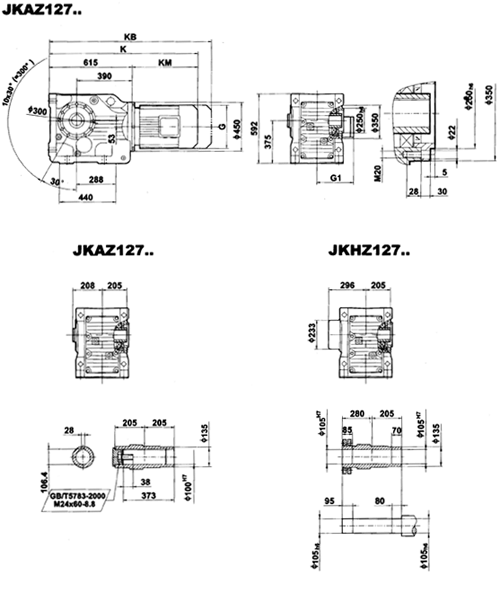

JK127..-JKHZ127..型减速电机外形安装尺寸(图3)

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G（AC）	275	275	330	330	380	380	420	470	470	510	580	580
G1（AD）	210	210	255	255	280	280	305	335	335	370	410	410
K	1045	1085	1120	1175	1205	1245	1275	1290	1320	1385	1460	1510
KB	1140	1180	1235	1290	1330	1370	1400	1420	1450	1535	1610	1660
KM（LB）	430	470	505	560	590	630	660	675	705	770	845	895

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

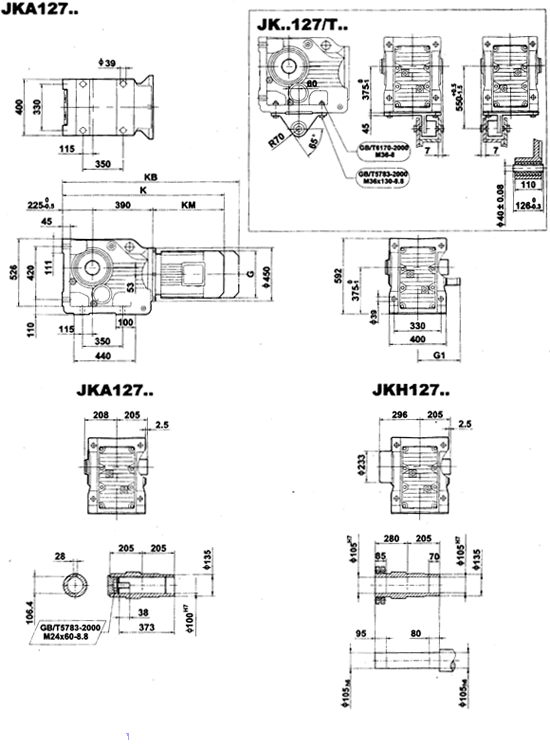

JK127..-JKHZ127..型减速电机外形安装尺寸(图4)

	Y₂132M	Y₂132L	Y₂160M	Y₂160L	Y₂180M	Y₂180L	Y₂200L	Y₂225S	Y₂225M	Y₂250M	Y₂280S	Y₂280M
G（AC）	275	275	330	330	380	380	420	470	470	510	580	580
G1（AD）	210	210	255	255	280	280	305	335	335	370	410	410
K	1045	1085	1120	1175	1205	1245	1275	1290	1320	1385	1460	1510
KB	1140	1180	1235	1290	1330	1370	1400	1420	1450	1535	1610	1660
KM（LB）	430	470	505	560	590	630	660	675	705	770	845	895

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
