减速电机

JK57..-JKVZ57..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:11　人气：

JK57..-JKVZ57..型减速电机外形安装尺寸

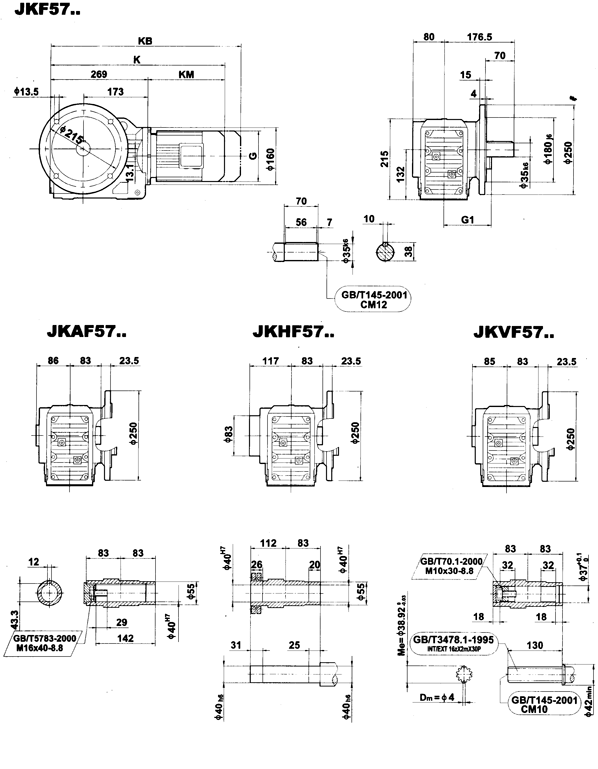

JK57..-JKVZ57..型减速电机外形安装尺寸(图1)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M
G（AC）	130	145	175	195	195	215	240
G1（AD）	70	80	145	155	155	180	190
K	460	478	508	523	548	578	593
KB	530	548	598	613	638	673	688
KM（LB）	207	225	255	270	295	325	340

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

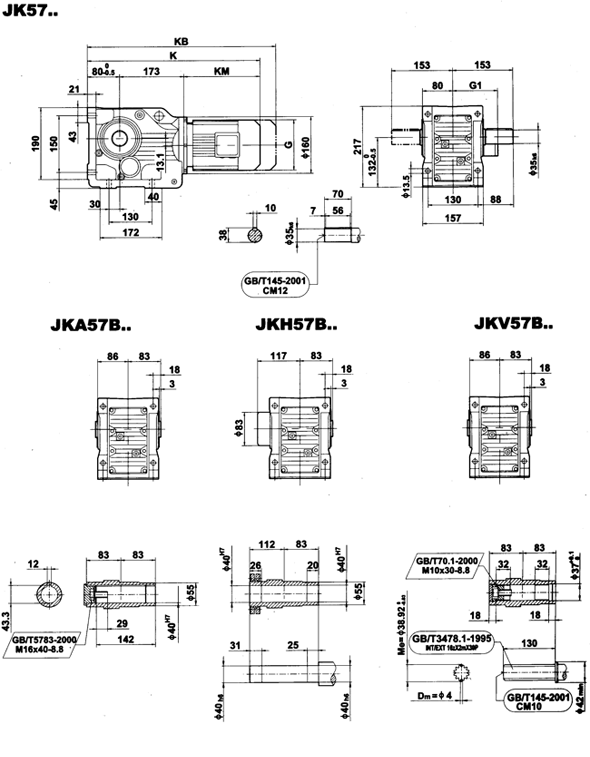

JK57..-JKVZ57..型减速电机外形安装尺寸(图2)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M
G（AC）	130	145	175	195	195	215	240
G1（AD）	70	80	145	155	155	180	190
K	476	494	524	539	564	594	609
KB	546	564	614	629	654	689	704
KM（LB）	207	225	255	270	295	325	340

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

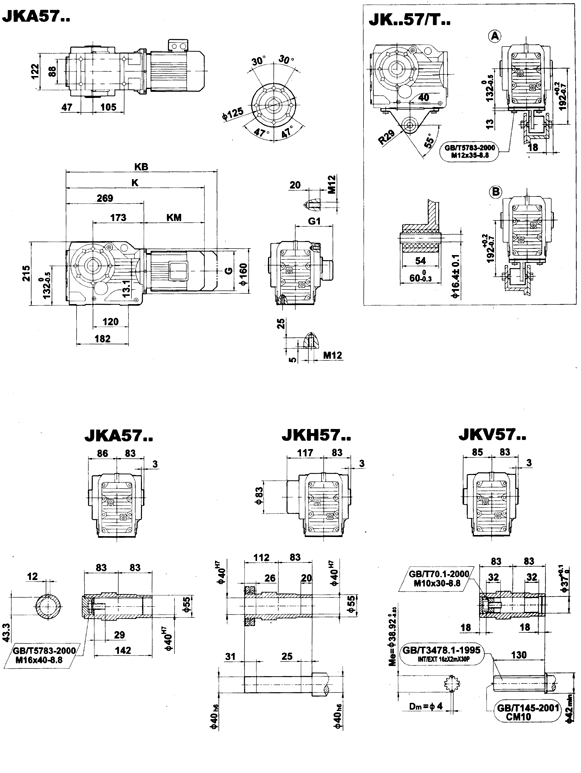

JK57..-JKVZ57..型减速电机外形安装尺寸(图3)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M
G（AC）	130	145	175	195	195	215	240
G1（AD）	70	80	145	155	155	180	190
K	476	494	524	539	564	594	609
KB	546	564	614	629	654	689	704
KM（LB）	207	225	255	270	295	325	340

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

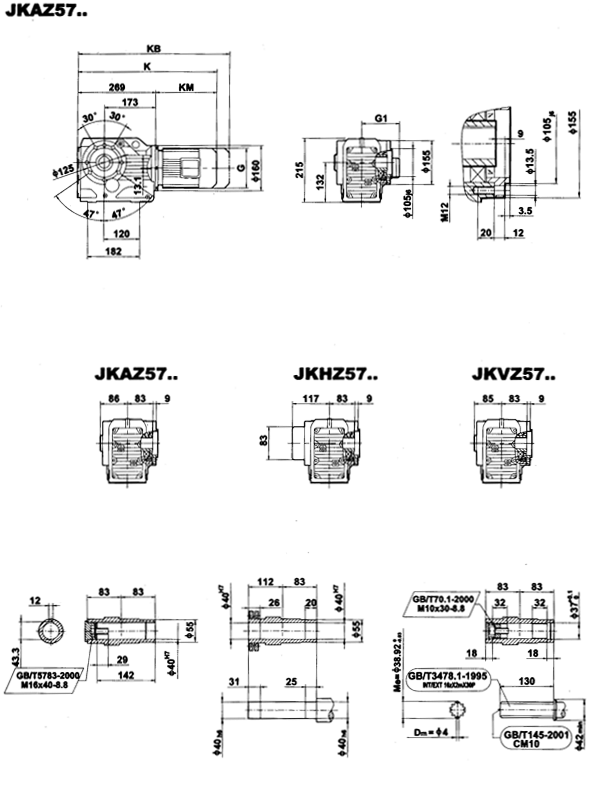

JK57..-JKVZ57..型减速电机外形安装尺寸(图4)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M
G（AC）	130	145	175	195	195	215	240
G1（AD）	70	80	145	155	155	180	190
K	476	494	524	539	564	594	609
KB	546	564	614	629	654	689	704
KM（LB）	207	225	255	270	295	325	340

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
