减速电机

JK67..-JKVZ67..型减速电机外形安装尺寸

发布时间：2022-05-18 16:01:09　人气：

JK67..-JKVZ67..型减速电机外形安装尺寸

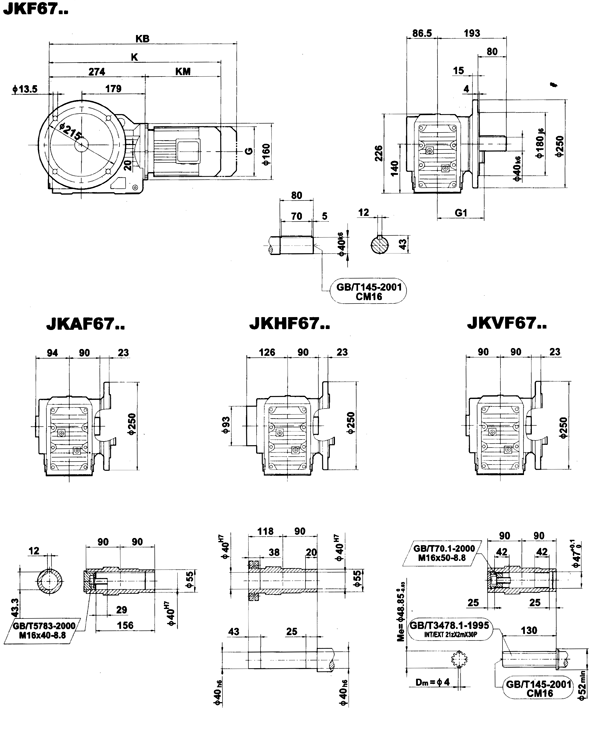

JK67..-JKVZ67..型减速电机外形安装尺寸(图1)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G（AC）	130	145	175	195	195	215	240	275	275
G1（AD）	70	80	145	155	155	180	190	210	210
K	476	494	524	539	564	594	609	659	699
KB	546	564	614	629	654	689	704	754	794
KM（LB）	207	225	255	270	295	325	340	390	430

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

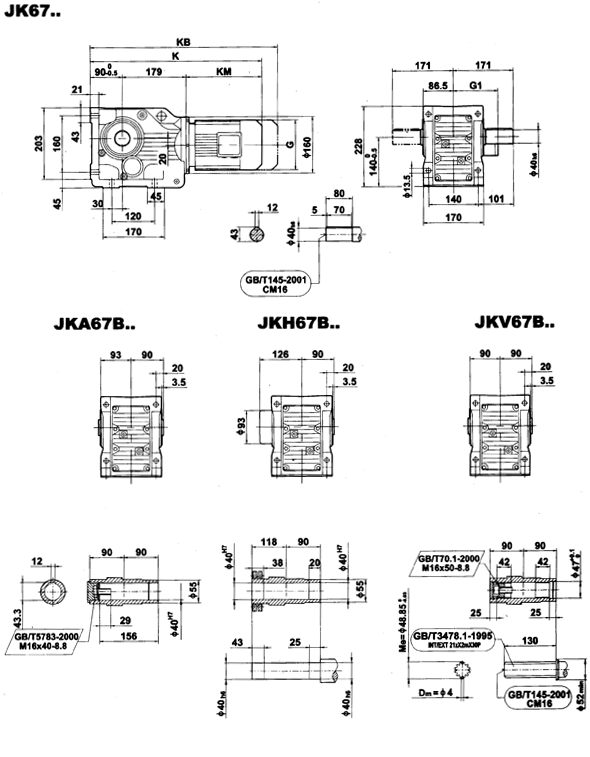

JK67..-JKVZ67..型减速电机外形安装尺寸(图2)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G（AC）	130	145	175	195	195	215	240	275	275
G1（AD）	70	80	145	155	155	18	190	210	210
K	481	499	529	544	569	599	614	664	704
KB	551	569	619	634	659	694	709	759	799
KM（LB）	207	225	255	270	295	325	340	390	430

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

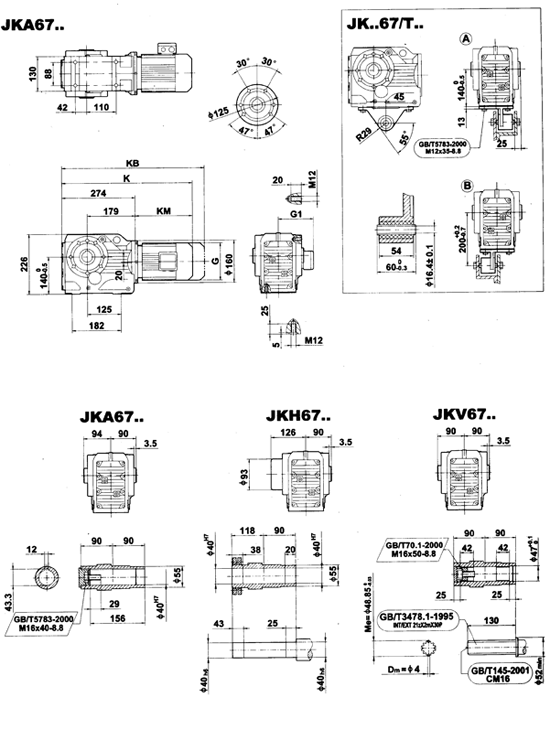

JK67..-JKVZ67..型减速电机外形安装尺寸(图3)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G（AC）	130	145	175	195	195	215	240	275	275
G1（AD）	70	80	145	155	155	180	190	210	210
K	481	499	529	544	569	599	614	664	704
KB	551	569	619	634	659	694	709	759	799
KM（LB）	207	225	255	270	295	325	340	390	430

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。

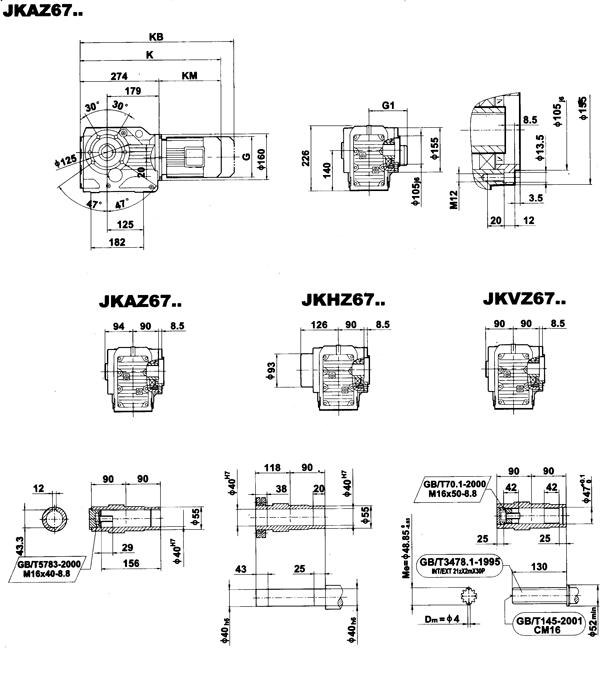

JK67..-JKVZ67..型减速电机外形安装尺寸(图4)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S	Y₂132M
G（AC）	130	145	175	195	195	215	240	275	275
G1（AD）	70	80	145	155	155	180	190	210	210
K	481	499	529	544	569	599	614	664	704
KB	551	569	619	634	659	694	709	759	799
KM（LB）	207	225	255	270	295	325	340	390	430

注：1）KB为带制动器的长度

2）括号内字母为Y₂系列电机样本对应的尺寸字母。
