YKS、YKSO、YKSA型减速机外形及安装尺寸YB/T050-93

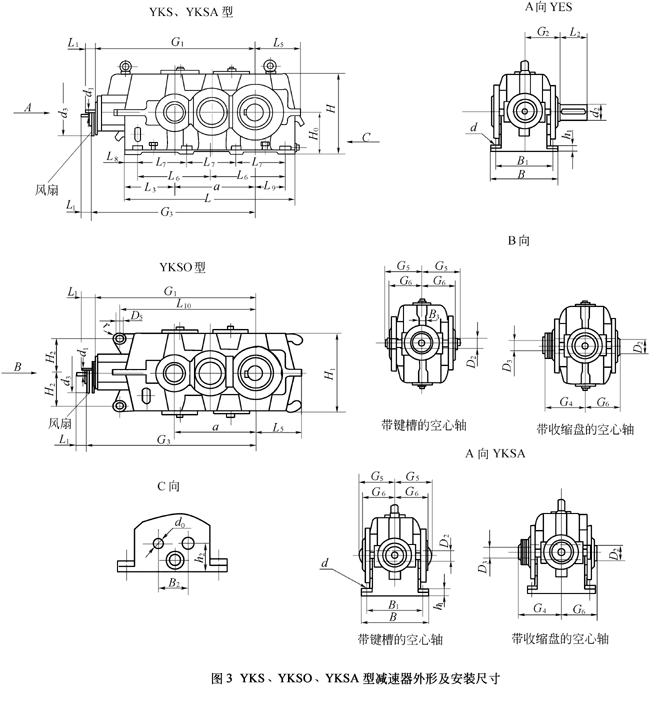

YKS192、YKSO192、YKSA192、YKS215、YKSO215、YKSA215、YKS240、YKSO240、YKSA240、YKS272、YKSO272、YKSA272、YKS305、YKSO305、YKSA305、YKS340、YKSO340、YKSA340、YKS385、YKSO385、YKSA385、YKS430、YKSO430、YKSA430、YKS480、YKSO480、Y(图1)

注：1、轴伸端配键按GB1095―79。

2、采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G₂、L₂、d₂。

3、采用装配方式Ⅲ～Ⅵ时，中间轴的轴伸尺寸请向厂方咨询。

YKS、YKSO、YKSA型减速机外形及安装尺寸（mm）

a	L	B	h₁	d₁	L₁	G₃	d₁	L₁	G₃	d₁	L₁	d₂	L₂	d₃	L₃	L₅	G₁	G₂	H₀
a	L	B	h₁	i_N=14～35.5			i_N=40～71			i_N=80～90		d₂	L₂	d₃	L₃	L₅	G₁	G₂	H₀
192 215 240	430 480 530	215 235 245	22 25 25	19k6 22k6 24k6	35 35 40	- - -	14k6 19k6 19k6	30 35 35	- - -	14k6 19k6 19k6	30 35 35	48m6 55m6 65m6	80 90 105	- - -	120.5 132.5 140	134 153 171	382 430 460	110 115 125	125 140 160
272 305 340	600 665 745	290 320 355	32 32 40	28m6 32m6 38m6	50 60 60	- 605 675	22k6 24k6 28m6	35 40 50	- - -	19k6 22k6 24k6	35 35 40	75m6 85m6 95m6	120 140 160	- 252 316	163 175 197.5	188 209 238	522 575 635	140 155 170	180 200 225
385 430 480 545	840 930 1025 1160	390 450 500 570	40 50 50 63	38m6 42m6 48m6 55m6	60 70 80 90	765 855 940 1055	32m6 38m6 38m6 42m6	60 60 60 70	- - - -	28m6 32m6 32m6 38m6	50 60 60 60	100m6 110n6 130n6 140n6	180 180 210 240	386 426 556 590	222.5 245 260 300	263 293 325 364	710 790 865 975	190 215 240 270	250 280 315 355
				i_N=12.5～40			i_N=45～80
610 680 770	1280 1420 1610	600 690 750	63 80 80	60m6 70m6 75m6	105 120 120	1160 1295 1435	48m6 60m6 70m6	80 105 120	1160 1295 1435	- - -	- - -	170n6 180n6 210n6	270 310 350	614 684 764	320 355 400	398 445 505	1065 1195 1330	290 320 360	400 450 500
				i_N=11.2～45			i_N=50～80
860 960 1080 1210 1360	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	85m6 100m6 110n6 120n6 130n6	140 180 180 210 210	1595 1800 - - -	75m6 85m6 100m6 110n6 120n6	120 140 180 180 210	1595 1800 - - -	- - - - -	- - - - -	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	854 914 - - -	450 515 575 655 735	557 624 694 780 868	1485 1680 1895 2120 2370	400 440 500 560 645	560 630 710 800 900

a	H≈	L₆	L₇	B₁	L₈	L₉	H₁≈	B₃	D₅ H₁₁	H₂	L₁₀	r	冷却盘管接口			地脚螺栓		平均重量/kg		参考油量/L
a	H≈	L₆	L₇	B₁	L₈	L₉	H₁≈	B₃	D₅ H₁₁	H₂	L₁₀	r	d₀	B₂	h₂	d	数量	YKS YKSA	YKSO	YKS	YKSO	YKSA
192 215 240	263 292 335	180 205 230	- - -	180 200 210	35 35 35	82.5 91.5 115	276 304 350	25 28 30	16 18 20	82 90 100	335 375 405	15 18 23	G1/4″ G1/4″ G1/2″	60 70 70	35 35 40	M12 M12 M12	6 6 6	62 85 115	51 70 96	4 5.5 8	2.7 3.7 5.2	4 5.5 8
272 305 340	375 415 462	- - -	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	390 430 474	33 35 45	22 25 30	125 140 160	455 505 560	23 26 30	G1/2″ G1/2″ G1/2″	80 90 110	43 43 47	M16 M16 M20	8 8 8	160 220 310	135 190 260	11 16 21	7 10 14	11 16 21
385 430 480 545	511 570 644 719	- - - -	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	522 580 658 728	50 55 60 70	35 40 40 45	170 190 220 240	625 700 765 875	35 40 40 46	G1/2″ G1/2″ G1/2″ G1/2″	110 140 140 140	54 60 60 62	M20 M24 M24 M30	8 8 8 8	420 570 800 1100	360 490 680 920	30 40 58 80	19 26 36 50	30 40 58 80
610 680 770	806 906 1006	- - -	360 400 450	520 590 650	100 110 130	250 275 310	812 912 1012	80 90 105	50 55 60	280 310 340	955 1060 1180	53 55 60	G3/4″ G3/4″ G3/4″	200 200 260	72 80 82	M30 M36 M36	8 8 8	1450 2100 2850	1200 1700 2350	115 160 220	65 90 125	105 145 200
860 960 1080 1210 1360	1121 1261 1406 1581 1783	- - - - -	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	1122 1262 1392 1562 1766	105 110 110 130 140	65 70 80 90 100	380 430 460 520 580	1320 1515 1710 1910 2140	70 80 90 100 110	G3/4″ G3/4″ - - -	260 260	84 84	M42 M42 M48 M48 M56	8 8 8 8 8	4100 5500 7600 10500 14500	3300 4400 6000 8100 11500	300 450 520 820 1150	170 230 320 450 640	270 370 400 630 870
