YKL、YKLO、YKLA型减速机外形及安装尺寸YB/T050-93

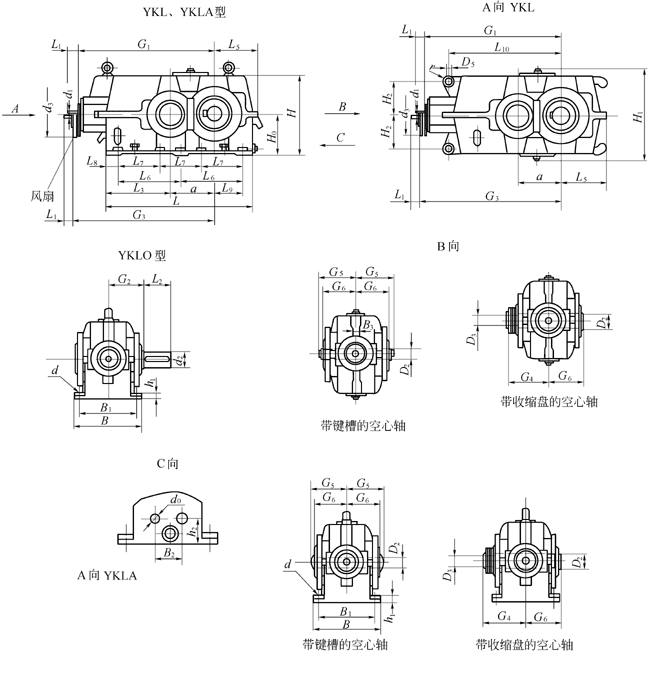

YKL80、YKLO80、YKLA80、YKL100、YKLO100、YKLA100、YKL125、YKLO125、YKLA125、YKL160、YKLO160、YKLA160、YKL200、YKLO200、YKLA200、YKL250、YKLO250、YKLA250、YKL280、YKLO280、YKLA280、YKL320、YKLO320、YKLA320、YKL360、YKLO360、YKLA(图1)

注：1、轴伸端配键按GB1095―79。

2、采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G₂、L₂、d₂。

3、采用装配方式Ⅲ～Ⅵ时，中间轴的轴伸尺寸请向厂方咨询。

YKL、YKLD、YKLA型减速机外形及安装尺寸（mm）

a		L		B			h₁		d₁		L₁			G₃		d₁		L₁		G₃		d₂			L₂		d₃
									i_N=5～10							i_N=11.2～16
80 100 125 160		285 340 425 540		170 200 235 290			18 22 25 32		19k6 24k6 32m6 38m6		35 40 60 60			- - 425 540		14k6 19k6 24k6 32m6		30 35 40 60		- - - 540		38m6 48m6 55m6 75m6			60 80 90 120		- - 252 316
200 250 280 320		665 830 920 1030		355 450 530 600			40 50 50 63		48m6 60m6 65m6 70m6		80 105 105 120			660 770 850 940		38m6 48m6 55m6 65m6		60 80 90 105		660 770 850 940		95m6 110n6 130n6 140n6			160 180 210 240		386 426 556 590
									i_N=5～12.5
360 400 450 500 560		1150 1280 1450 1600 1760		660 760 860 960 1110			63 80 80 100 100		80m6 90m6 100m6 110n6 130n6		140 160 180 180 210			1070 1190 1315 1475 -		- - - - -		- - - - -		- - - - -		170n6 180n6 210n6 240n6 270n6			270 310 350 400 450		684 764 854 914 -
a		L₃		L₅≈			G₁		G₂		H₀			H≈		L₆		L₇		B₁		L₈			L₉		H₁≈
80 100 125 160		117.5 135 167.5 215		101 122 153 188			270 320 395 485		90 100 115 140		90 112 140 180			195 240 297 375		115 140 180 225		- - - -		140 165 200 245		27.5 30 32.5 45			60 75 100 120		- 256 314 390
200 250 280 320		257.5 325 355 395		238 293 325 364			585 705 785 870		170 215 260 295		225 280 315 355			462 574 646 721		280 350 380 420		- - - -		300 380 460 520		52.5 65 80 95			155 190 205 220		474 588 662 732
360 400 450 500 560		440 495 560 620 665		398 445 505 557 610			970 1090 1210 1365 1530		320 370 415 450 505		400 450 500 560 630			806 906 1006 1121 1263		475 520 - - -		- - 400 440 490		580 660 760 840 950		100 120 125 140 145			250 265 315 340 390		812 912 1012 1122 1266
a	B₃		D₅ H₁₁		H₂	L₁₀		r		冷却盘管接口					地脚螺栓				平均重量/kg				参考油量/L
										d₀		B₂	h₂		d		数量		YKL YKLA		YKLO		YKL	YKLO		YKLA
80 100 125 160	- 23 28 33		- 14 18 22		- 80 95 115	- 260 323 410		- 16 18 23		G1/4″ G1/4″ G1/4″ G1/2″		45 55 70 80	30 35 35 43		M10 M12 M12 M16		6 6 6 6		28 49 87 160		- 42 77 140		1.1 2.1 4.5 9	- 1 2.3 4.5		- 2 3.8 7.5
200 250 280 320	45 55 60 70		30 40 40 45		145 190 205 235	495 605 675 755		30 40 40 46		G1/2″ G1/2″ G1/2″ G1/2″		110 140 140 140	47 60 60 62		M20 M24 M24 M30		6 6 6 6		300 540 780 1050		260 480 670 910		17 32 46 65	9 18 25 36		15 28 40 56
360 400 450 500 560	80 90 105 105 110		50 55 60 65 70		260 300 330 375 420	850 955 1060 1200 1340		53 55 60 70 80		G3/4″ G3/4″ G3/4″ G3/4″ G3/4″		200 200 260 260 260	72 80 82 84 84		M30 M36 M36 M42 M42		6 6 8 8 8		1450 2050 2800 3800 5100		1250 1750 2400 3200 4100		100 145 200 265 340	50 70 100 140 195		80 110 150 220 310
