齿轮减速机

GS450、GS500、GS530、GS560、GS600、GS630、GS670、齿轮箱的外开及结构尺寸

发布时间：2022-05-19 15:07:16　人气：

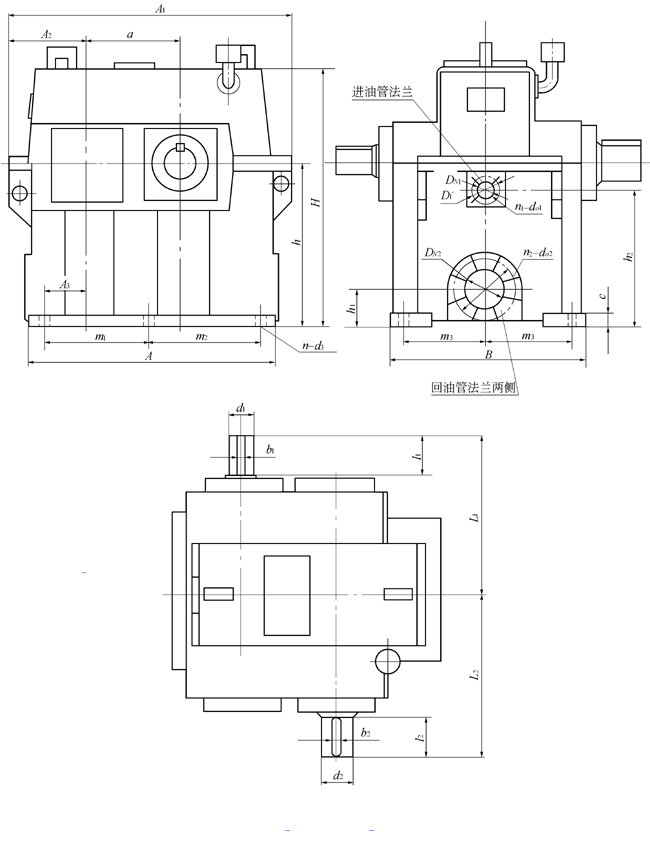

GS450～GS670齿轮箱的外开及结构尺寸

GS450、GS500、GS530、GS560、GS600、GS630、GS670、齿轮箱的外开及结构尺寸(图1)

GS450～GS670 齿轮箱结构尺寸（mm）

规格	a	A	A₁	A₂	A₃	H	m₁	m₂	h	h₁	h₂	c	i≥1.00～5.51
规格	a	A	A₁	A₂	A₃	H	m₁	m₂	h	h₁	h₂	c	B	m₃	d₂	l₂	b₂	L₂	重量/kg
450	450	1145	1358	370	210	1120	430	585	685	160	555	45	900	400	150	200	36	715	3500
500	500	1260	1472	395	220	1230	520	585	760	160	630	45	940	420	170	240	40	770	4400
530	530	1380	1560	415	250	1330	585	630	815	195	675	45	1020	460	180	240	45	815	5100
560	560	1465	1632	435	268	1389	629	664	845	195	705	45	1045	465	200	280	45	870	5700
600	600	1520	1794	490	280	1430	660	690	865	195	720	50	1070	475	200	280	45	870	6400
630	630	1640	1855	515	300	1510	730	745	900	195	760	50	1070	475	200	280	45	870	7100
670	670	1730	1950	520	320	1580	784	784	915	195	780	50	1070	475	200	280	45	870	7700

规格	i＞5.51～7.00							进油管法兰				回油管法兰				地脚螺栓孔 n―d₃
规格	B	m₃	d₂	l₂	b₂	L₂	重量/kg	D_N1	D₁	D₁′	n₁ ―d₀₁	D_N2	D₂	D₂′	n₂―d₀₂	地脚螺栓孔 n―d₃
450	775	335	130	200	32	650	3300	50	140	110	4―13	150	265	225	8―18	6―42
500	815	355	130	200	32	670	4100	50	140	110	4―13	150	265	225	8―18	6―42
530	875	390	150	200	36	710	5000	80	190	150	4―17	250	375	335	12―18	6―42
560	915	400	150	200	36	710	5700	80	190	150	4―17	250	375	335	12―18	6―42
600	940	415	150	200	36	725	6300	80	190	150	4―17	250	375	335	12―18	6―48
630	965	425	170	240	40	785	7000	80	190	150	4―17	250	375	335	12―18	6―48
670	990	435	170	240	40	785	7600	80	190	150	4―17	250	375	335	12―18	6―48

注：1、键和键槽尺寸按GB1095规定，是否采用双键由生产厂与用户双方商定。

2、管法兰尺寸按GB9115规定，P_N≤0.6MPa，d₀为螺栓孔直径。

3、i≥7.00时，结构尺寸由生产厂与用户双方商定。

4、D₁、D₂为与齿轮箱进、回油管的法兰盘外径。
