齿轮减速机

GS160、GS200、GS224、GS250、GS280、GS315、GS355、GS400、高速齿轮减速机和增速机的结构尺寸

发布时间：2022-05-19 15:07:17　人气：

GS高速齿轮减速机和增速器的结构尺寸

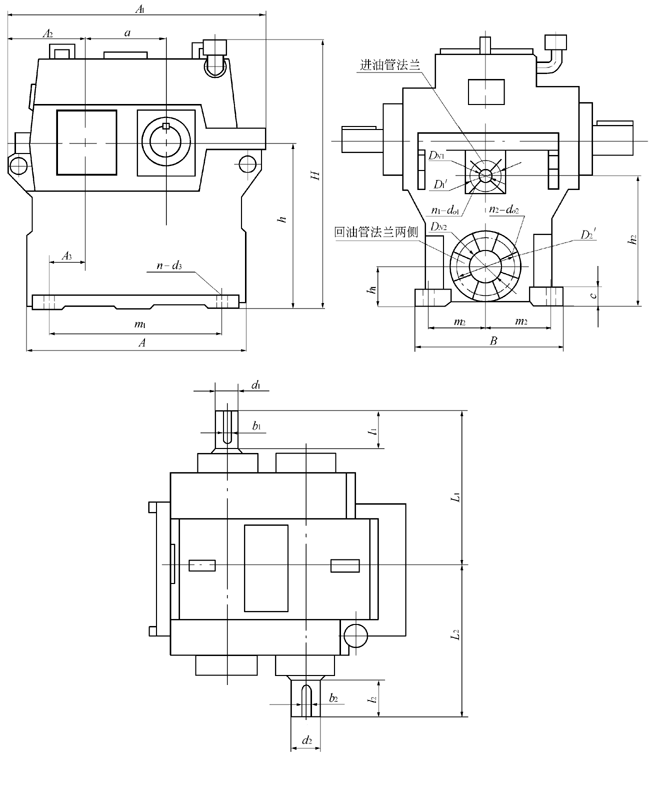

GS160、GS200、GS224、GS250、GS280、GS315、GS355、GS400、高速齿轮减速机和增速机的结构尺寸(图1)

GS160～GS400齿轮箱结构尺寸（mm）

规格	a	A	A₁	A₂	A₃	B	H	m₁	m₂	c	h	h₁	h₂	d₂	l₂
160	160	430	570	180	76	345	635	355	145	32	380	100	290	60	105
200	200	535	675	200	95	380	675	455	160	38	380	100	290	70	105
224	224	600	735	210	108	420	815	520	180	38	510	120	410	85	130
250	250	670	830	240	114	480	840	570	200	38	510	120	410	95	130
280	280	740	895	255	127	510	865	635	215	38	510	135	410	110	165
315	315	815	970	265	140	560	970	710	240	38	585	135	470	110	165
355	355	900	1075	300	165	650	1040	800	280	45	585	150	470	130	200
400	400	1000	1180	320	184	685	1070	900	300	45	635	150	500	150	200

规格	b₂	L₂	进油管法兰				回油管法兰				地脚螺栓孔	重量 /kg
规格	b₂	L₂	D_N1	D₁	D₁′	n₁ ―d₀₁	D_N2	D₂	D₂′	n₂―d₀₂	n―d₃	重量 /kg
160	18	370	25	100	75	4―11	80	190	150	4―18	4―24	300
200	20	410	25	100	75	4―11	80	190	150	4―18	4―26	500
224	22	455	32	120	90	4―14	100	210	170	4―18	4―32	600
250	25	480	32	120	90	4―14	100	210	170	4―18	4―35	900
280	28	540	40	130	100	4―14	125	240	200	8―18	4―42	1100
315	28	550	40	130	100	4―14	125	240	200	8―18	4―42	1300
355	32	630	65	160	130	4―14	150	265	225	8―18	4―42	1700
400	36	680	65	160	130	4―14	150	265	225	8―18	4―42	2300

注：1、键和键槽尺寸按GB1095规定。

2、管法兰的尺寸按GB9115中规定，公称压力P_N≤0.6MPa，d₀为螺栓孔直径。

3、D₁、D₂为与齿轮箱进、回油管的法兰盘外径。

GS160～GS400齿轮箱尺寸（mm）

规格	i	d₁	l₁	L₁	b₁
160	≥1.00～3.30 ＞3.30～3.70 ＞3.70～4.45 ＞4.45～5.30 ＞5.30～6.15 ＞6.15～7.00	60 50 45 40 32 25	105 82 82 82 58 42	370 352 352 352 328 307	18 14 14 12 10 8
200	≥1.00～3.55 ＞3.55～4.55 ＞4.55～5.20 ＞5.20～5.95 ＞5.95～6.82 ＞6.82～7.50	70 60 50 45 40 32	105 105 82 82 82 58	410 410 387 382 382 363	20 18 14 14 12 10
224	≥1.00～3.50 ＞3.50～4.20 ＞4.20～5.40 ＞5.40～6.15 ＞6.15～6.85 ＞6.85～8.00	85 70 60 50 45 40	130 105 105 82 82 82	450 430 430 407 407 407	22 20 18 14 14 12
250	≥1.00～3.50 ＞3.50～4.80 ＞4.80～6.10 ＞6.10～6.95 ＞6.95～7.85 ＞7.85～8.00	95 70 60 50 45 40	130 105 105 82 82 82	480 455 455 432 432 432	25 20 18 14 14 12
280	≥1.00～3.43 ＞3.43～4.00 ＞4.00～5.55 ＞5.55～6.75 ＞6.75～7.80 ＞7.80～8.00	110 95 70 60 50 45	165 130 105 105 82 82	540 505 480 480 457 452	28 25 20 18 14 14

（续）

规格	i	d₁	l₁	L₁	b₁
315	≥1.00～3.10 ＞3.10～4.50 ＞4.50～5.45 ＞5.45～6.40 ＞6.40～7.75 ＞7.75～8.00	110 95 85 70 60 50	165 130 130 105 105 82	550 520 520 490 490 472	28 25 22 20 18 14
355	≥1.00～3.65 ＞3.65～4.45 ＞4.45～5.05 ＞5.05～5.90 ＞5.90～7.65 ＞7.65～8.00	130 110 95 85 70 60	200 165 130 130 105 105	630 590 555 555 530 530	32 28 25 22 20 18
400	≥1.00～3.38 ＞3.38～4.20 ＞4.20～5.15 ＞5.15～6.20 ＞6.20～8.00	140 130 110 95 70	200 200 165 130 105	675 675 635 600 575	36 32 28 25 20

注：键和键槽尺寸按GB1095规定。

上一篇 : GS450、GS500、GS530、GS560、GS600、GS630、GS670、齿轮箱的外开及结构尺寸

下一篇 : GS高速齿轮减速机和增速机的基本参数
