齿轮减速机

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0）

发布时间：2022-05-19 15:07:40　人气：

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸

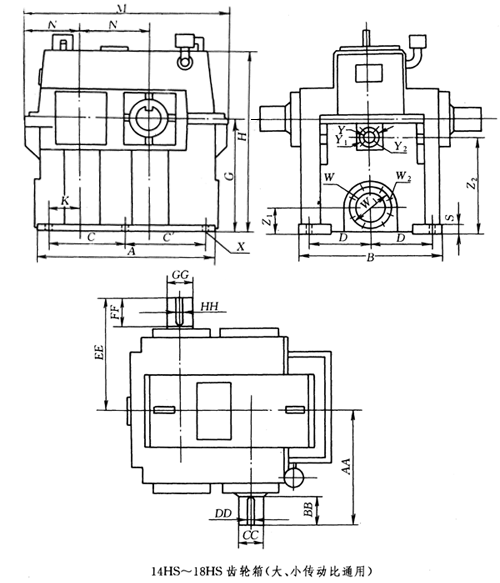

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0）(图1)

14HS～18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0）（mm）

型号	AA	BB	CC	DD（键尺寸）	重量/kg	油池容量/L	W	W₁	W₂	Y	Y₁	Y₂
14HS	620	170	130	32×18	3150	260	159	240	（8）M20	57	125	（4）M16
15HS	640	170	130	32×18	3915	340	159	240	（8）M20	57	125	（4）M16
16HS	720	210	150	36×20	4815	435	219	295	（8）M20	76	145	（4）M16
17HS	735	210	150	36×20	6075	475	219	295	（8）M20	76	145	（4）M16
18HS	795	250	170	40×22	7110	550	219	295	（8）M20	76	145	（4）M16
