14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸（大传动比i=5.51～7.0）

发布时间：2022-05-19 15:07:41　人气：

14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸

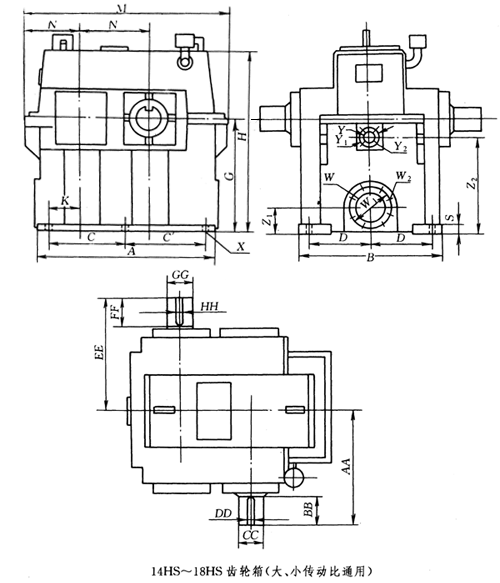

14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸（大传动比i=5.51～7.0）(图1)

14HS～18HS齿轮箱外形尺寸（大传动比i=5.51～7.0）（mm）

型号	A	B	C	C′	D	G	H′	K	M	N	N′	S	X	Z₁	Z₂
14HS	1145	775	430	585	335	685	1120	210	1340	370	430	45	（6）φ42	160	555
15HS	1260	815	520	585	355	760	1230	220	1455	395	485	45	（6）φ42	160	630
16HS	1380	875	585	630	390	815	1330	250	1560	415	530	45	（6）φ42	195	675
17HS	1520	940	660	690	415	865	1430	280	1770	490	580	50	（6）φ48	195	720
18HS	1685	980	755	760	430	915	1545	310	1940	520	650	50	（6）φ48	195	770
