HNW、HHW、HNMW、HHMW-B型星轮减速机外形及安装尺寸JB/T8712-1998

发布时间：2022-05-09 16:33:11　人气：

HNW、HHW、HNMW、HHMW-B型星轮减速机外形及安装尺寸

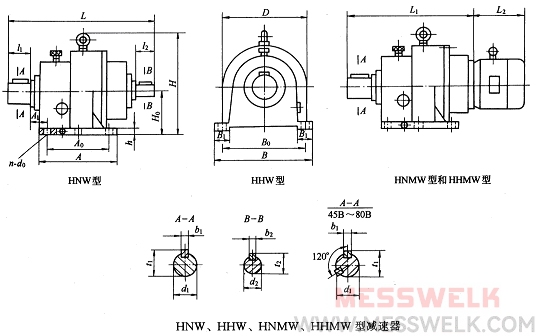

HNW、HHW、HNMW、HHMW-B型星轮减速机外形及安装尺寸JB/T8712-1998(图1)

HNW、HHW、HNMW、HHMW型减速机主要尺寸 /mm

规格	外形尺寸及中心高						轴伸尺寸								地脚尺寸									质量m/kg
规格	H₀	H	D	L	L₁	L₂	d₁ （m6）	l₁	b₁	t₁	d₂	l₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	n	d₀	h	质量m/kg
18B	180	420	360	674	630	340	80	130	22	85	28j6	42	8	31	335	60	270	420	65	360	4	22	25	170
20B	200	470	400	737	690	435	90	130	25	95	30k6	58	8	33	375	65	300	450	65	400	4	22	30	224
22B	225	525	450	843	796	435	100	165	28	106	30k6	58	8	33	415	71	335	500	70	450	4	22	30	298
25B	250	590	500	899	868	535	110	165	28	116	35k6	58	10	38	475	95	375	560	85	500	4	26	35	448
28B	280	645	560	1013	950	600	130	200	32	137	40k6	82	12	43	530	100	420	630	90	560	4	26	40	631
31B	315	720	630	1056	993	665	150	200	36	158	40k6	82	12	43	600	120	475	700	105	630	6	26	45	831
35B	355	825	710	1190	1122	705	170	240	40	179	45k6	82	14	48.5	670	120	530	800	140	710	6	33	50	1148
40B	400	915	800	1305	1262	860	190	280	45	200	50k6	82	14	53.5	750	132	600	900	140	800	6	39	60	1560
45B	450	1040	900	1424	1350	860	220	280	50	231	60m6	105	18	64	850	132	670	1020	150	900	6	53	65	2000
50B	500	1130	1000	1533	1459	910	260	330	56	272	60m6	105	18	64	900	138	750	1120	170	1000	6	53	70	2500
56B	560	1250	1120	1737	1645	910	280	380	63	292	70m6	105	20	74.5	1040	140	850	1250	200	1120	6	60	75	3574
63B	630	1445	1260	1832	1755	1060	320	380	70	334	70m6	105	20	74.5	1165	150	945	1420	225	1260	6	60	85	4900
71B	710	1604	1420	2086	1982	1060	360	450	80	375	80m6	130	22	85	1315	160	1065	1600	255	1420	6	64	95	5560
80B	800	1800	1600	2231	2127	1080	380	450	80	395	80m6	130	22	85	1480	175	1200	1800	285	1600	6	68	110	7660
19B	190	460	380	643	594	340	90	130	25	95	28j6	42	8	31	380	35	320	470	85	420	4	22	30	180
21B	215	515	430	663	634	435	95	130	25	100	28j6	42	8	31	380	36	320	470	85	420	4	22	30	240
23B	236	580	475	789	730	435	110	165	28	116	30k6	58	8	33	440	39	380	470	120	420	4	22	35	312
26B	265	630	530	839	880	535	120	165	32	127	30k6	58	8	33	475	45	395	580	120	480	4	26	40	475
30B	300	705	600	975	922	600	140	200	36	148	40k6	82	12	43	580	63	480	690	120	630	4	30	45	676
33B	335	810	670	1047	984	600	160	240	40	169	40k6	82	12	43	600	80	500	720	128	630	4	39	50	883
37B	375	890	750	1151	1083	665	180	240	45	150	45k6	82	14	48.5	700	90	590	880	150	770	4	39	65	1212
42B	425	1015	850	1230	1187	680	200	280	45	210	50k6	82	14	53.5	790	132	640	950	160	850	6	45	65	1600
47B	475	1105	950	1370	1316	705	240	330	56	252	55k6	82	16	59	880	138	710	1090	170	950	6	53	70	2110
53B	530	1220	1060	1441	1387	790	260	330	56	272	55k6	82	16	59	980	140	800	1200	200	1060	6	53	70	2650
60B	600	1385	1200	1673	1606	910	320	380	70	334	60m6	105	18	64	1110	160	900	1360	225	1200	6	60	80	3830
67B	675	1535	1350	1871	1794	910	340	450	80	355	70m6	105	20	74.5	1250	160	1010	1530	225	1350	6	68	90	5285
75B	750	1700	1500	1991	1914	910	380	450	80	395	70m6	105	20	74.5	1390	175	1130	1700	285	1500	6	84	100	7180
