HNL、HHL、HNML、HHML-B型星轮减速机外形及安装尺寸JB/T8712-1998

发布时间：2022-05-09 16:33:10　人气：

HNL、HHL、HNML、HHML-B型星轮减速机外形及安装尺寸

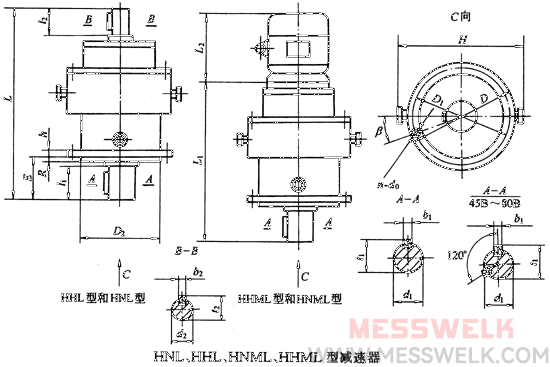

HNL、HHL、HNML、HHML-B型星轮减速机外形及安装尺寸JB/T8712-1998(图1)

HNL、HHL、HNML、HHML型减速机主要尺寸 /mm

规格	外形尺寸				轴伸尺寸								安装联接尺寸									质量 m/kg
规格	L	L₁	L₂	H	d₁ (m6)	l₁	b₁	t₁	d₂	l₂	b₂	t₂	D	D₁	D₂ (h9)	R	E	h	n	d₀	β/ （。）	质量 m/kg
18B	686	642	340	408	80	130	22	85	28j6	42	8	31	350	300	250	5	135	24	8	18	22.5	170
20B	749	702	435	464	90	130	25	95	30k6	58	8	33	400	350	300	5	135	26	8	18	22.5	224
22B	855	808	435	514	100	165	28	106	30k6	58	8	33	450	400	350	6	171	26	8	18	22.5	298
25B	915	884	535	568	110	165	28	116	35k6	58	10	38	500	450	400	6	171	30	12	22	15	448
28B	1029	966	600	644	130	200	32	137	40k6	82	12	43	550	500	450	8	208	35	12	26	15	631
31B	1074	1011	665	714	150	200	36	158	40k6	82	12	43	650	590	530	10	210	40	12	26	15	831
35B	1208	1140	705	794	170	240	40	179	45k6	82	14	48.5	750	670	600	10	210	45	12	33	15	1148
40B	1323	1280	860	900	190	280	45	200	50k6	82	14	53.5	850	760	670	10	250	50	12	33	15	1506
45B	1442	1368	860	1008	220	280	50	231	60m6	105	18	64	950	850	750	10	290	55	12	33	15	2000
50B	1557	1477	910	1124	260	330	56	272	60m6	105	18	64	1050	950	850	10	340	60	12	33	15	2500
56B	1755	1663	910	1256	280	380	63	292	70m6	105	20	74.5	1150	1050	950	10	390	65	12	39	15	3574
63B	1850	1773	1060	1396	320	380	70	334	70m6	105	20	74.5	1200	1100	1000	15	395	75	12	39	15	4900
71B	2104	2000	1060	1580	360	450	80	375	80m6	130	22	85	1420	1320	1220	15	465	80	12	45	15	5560
80B	2249	2145	1080	1760	380	450	80	395	80m6	130	22	85	1600	1500	1400	15	465	90	12	45	15	7660
19B	655	606	340	440	90	130	25	95	28j6	42	8	31	400	360	320	5	137	24	8	22	22.5	180
21B	675	646	435	500	95	130	25	100	28j6	42	8	31	400	360	320	5	137	26	8	22	22.5	240
23B	801	742	435	550	110	165	28	116	30k6	58	8	33	455	405	355	5	204	30	8	22	22.5	310
26B	855	816	535	620	120	165	32	127	30k6	58	8	33	490	440	390	7	204	35	8	24	22.5	470
30B	993	940	600	685	140	200	36	148	40k6	82	12	43	650	590	520	10	234	40	8	33	22.5	670
33B	1065	1002	600	760	160	240	40	169	40k6	82	12	43	635	560	485	10	290	40	8	33	22.5	880
37B	1169	1101	665	865	180	240	45	190	45k6	82	14	48.5	750	660	570	10	290	50	8	39	22.5	1200
42B	1248	1205	680	965	200	280	45	210	50k6	82	14	53.5	850	760	670	10	300	50	12	39	15	1600
47B	1388	1334	705	1090	240	330	56	252	55k6	82	16	59	950	850	750	10	340	55	12	39	15	2100
53B	1459	1405	790	1184	260	330	56	272	55k6	82	16	59	1050	950	850	10	340	60	12	39	15	2650
60B	1691	1624	910	1336	320	380	70	334	60m6	105	18	64	1150	1050	950	15	395	75	12	45	15	3820
67B	1889	1812	910	1486	340	450	80	355	70m6	105	20	74.5	1200	1100	1100	15	465	80	12	45	15	5280
75B	2009	1932	910	1660	380	450	80	395	70m6	105	20	74.5	1420	1320	1220	15	465	85	12	45	15	7180
