HJL、HJML-B型星轮减速机外形及安装尺寸JB/T8712-1998

发布时间：2022-05-09 16:33:13　人气：

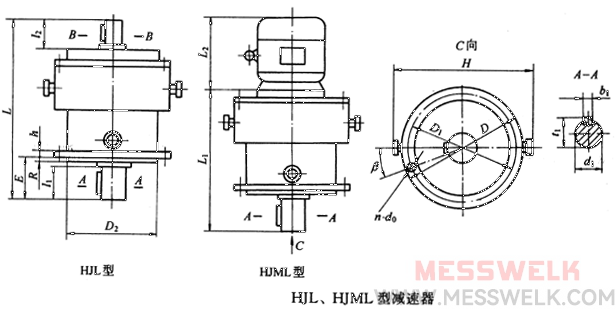

HJL、HJML-B型星轮减速机外形及安装尺寸 HJL、HJML-B型星轮减速机外形及安装尺寸JB/T8712-1998(图1)

HJL、HJML型减速机主要尺寸 /mm

规格	外形尺寸				轴伸尺寸									安装联接尺寸								质量m/kg
规格	L	L₁	L₂	H	d₁	l₁	b₁	t₁	d₂	l₂	b₂	t₂	D	D₁	D₂ （h9）	R	E	h	n	d₀	β /（。）	质量m/kg
18B	580	521	435	408	80	130	22	85	35k6	58	10	38	350	300	250	5	135	24	8	18	22.5	140
20B	633	575	535	464	90	130	25	95	40k6	82	12	43	400	350	300	5	135	26	8	18	22.5	182
22B	744	674	600	514	100	165	28	106	45k6	82	14	48.5	450	400	350	6	171	26	8	18	22.5	256
25B	793	716	665	568	110	165	28	116	50k6	82	14	53.5	500	450	400	6	171	30	12	22	15	391
28B	872	819	705	644	130	200	32	137	55k6	82	16	59	550	500	450	8	208	35	12	26	15	555
31B	956	859	790	714	150	200	36	158	65m6	105	18	69	650	590	530	10	210	40	12	26	15	755
35B	1078	966	860	794	170	240	40	179	80m6	130	22	85	750	670	600	10	210	45	12	33	15	1042
40B	1211	1067	910	900	190	280	45	200	85m6	130	22	90	850	760	670	10	250	50	12	33	15	1365
45B	1285	1161	1080	1008	220	280	50	231	95m6	130	25	100	950	850	750	10	290	55	12	33	15	1800
50B	1438	―	―	1124	260	330	56	272	100m6	165	28	106	1050	950	850	10	340	60	12	33	15	2300
56B	1609	―	―	1256	280	380	63	292	110m6	165	28	116	1150	1050	950	10	390	65	12	39	15	3283
63B	1683	―	―	1396	320	380	70	334	120m6	165	32	127	1200	1100	1000	15	395	75	12	39	15	4500
71B	1918	―	―	1580	360	450	80	375	140m6	200	36	148	1420	1320	1220	15	465	80	12	45	15	5000
80B	2083	―	―	1760	380	450	80	395	150m6	200	36	158	1600	1500	1400	15	465	90	12	45	15	7100
19B	632	549	435	440	90	130	25	95	40k6	82	12	43	400	360	320	5	137	24	8	22	22.5	145
21B	662	601	535	500	95	130	25	100	45k6	82	14	48.5	400	360	320	5	137	26	8	22	22.5	190
23B	762	692	665	550	110	165	28	116	48k6	82	14	51.5	455	405	355	6	204	30	8	22	22.5	265
26B	816	743	665	620	120	165	32	127	50k6	82	14	53.5	490	440	390	7	204	35	8	24	22.5	410
30B	918	859	680	685	140	200	36	148	55k6	82	16	59	635	560	485	10	234	40	8	33	22.5	590
33B	1018	921	790	760	160	240	40	169	65m6	105	18	69	650	590	520	10	290	40	8	33	22.5	800
37B	1133	991	910	865	180	240	45	190	80m6	130	22	85	750	660	570	10	300	50	8	39	22.5	1100
42B	1218	1074	910	965	200	280	45	210	85m6	130	22	90	850	760	670	10	290	50	12	39	15	1450
47B	1346	―	―	1090	240	330	56	252	95m6	130	25	100	950	850	750	10	340	55	12	39	15	1900
53B	1460	―	―	1184	260	330	56	272	100m6	165	28	106	1050	950	850	10	340	60	12	39	15	2430
60B	1645	―	―	1336	320	380	70	334	110m6	165	28	116	1150	1050	950	15	395	75	12	45	15	3500
67B	1840	―	―	1486	340	450	80	355	120m6	165	32	127	1200	1100	1100	15	465	80	12	45	15	4800
75B	2003	―	―	1660	380	450	80	395	140m6	200	36	148	1420	1320	1220	15	465	85	12	45	15	6600
