HJW、HJMW-B型星轮减速机外形及安装尺寸JB/T8712-1998

发布时间：2022-05-09 16:33:14　人气：

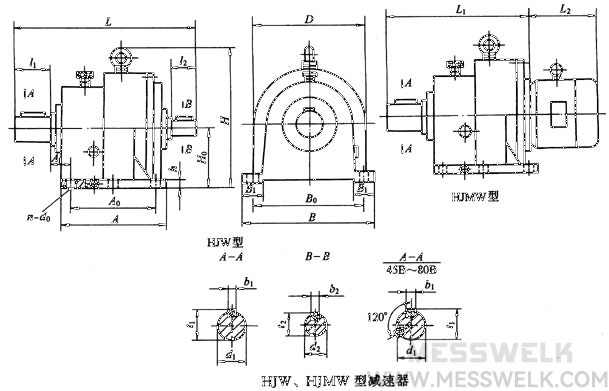

HJW、HJMW-B型星轮减速机外形及安装尺寸 HJW、HJMW-B型星轮减速机外形及安装尺寸JB/T8712-1998(图1)

HJW、HJMW型减速机主要尺寸 /mm

规格	外形尺寸及中心高						轴伸尺寸								地脚尺寸									质量m/kg
规格	H₀	H	D	L	L₁	L₂	d₁ （m6）	l₁	b₁	t₁	d₂	l₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	n	d₀	h	质量m/kg
18B	180	420	360	568	509	435	80	130	22	85	35k6	58	10	38	335	60	270	420	65	360	4	22	25	140
20B	200	470	400	621	563	535	90	130	25	95	40k6	82	12	43	375	65	300	450	65	400	4	22	30	182
22B	225	525	450	732	662	600	100	165	28	106	45k6	82	14	48.5	415	71	335	500	70	450	4	22	30	256
25B	250	590	500	777	700	665	110	165	28	116	50k6	82	14	53.5	475	95	375	560	85	500	4	26	35	391
28B	280	645	560	856	803	705	130	200	32	137	55k6	82	16	59	530	100	420	630	90	560	4	26	40	555
31B	315	720	630	938	841	790	150	200	36	158	65m6	105	18	69	600	120	475	700	105	630	6	26	45	755
35B	355	825	710	1075	948	860	170	240	40	179	80m6	130	22	85	670	120	530	800	140	710	6	33	50	1042
40B	400	915	800	1193	1049	910	190	280	45	200	85m6	130	22	90	750	132	600	900	140	800	6	39	60	1365
45B	450	1040	900	1267	―	―	220	280	50	231	95m6	130	25	100	850	132	670	1020	150	900	6	53	65	1800
50B	500	1130	1000	1420	―	―	260	330	56	272	100m6	165	28	106	900	138	750	1120	170	1000	6	53	70	2300
56B	560	1250	1120	1591	―	―	280	380	63	292	110m6	165	28	116	1040	140	850	1250	200	1120	6	60	75	3283
63B	630	1445	1260	1665	―	―	320	380	70	334	120m6	165	32	127	1165	150	945	1420	225	1260	6	60	85	4500
71B	710	1604	1420	1900	―	―	360	450	80	375	140m6	200	36	148	1315	160	1065	1600	255	1420	6	68	95	5000
80B	800	1800	1600	2065	―	―	380	450	80	395	150m6	200	36	158	1480	175	1200	1800	285	1600	6	84	110	7100
19B	190	460	380	620	537	435	90	130	25	95	40k6	82	12	43	380	35	320	470	85	420	4	22	30	148
21B	215	515	430	650	589	535	95	130	25	100	45k6	82	14	48.5	380	36	320	470	85	420	4	22	30	195
23B	236	580	475	750	680	665	110	165	28	116	48k6	82	14	51.5	440	39	380	470	120	420	4	22	35	268
26B	265	630	530	800	727	665	120	165	32	127	50k6	82	14	53.5	475	45	395	580	120	480	4	26	40	415
30B	300	705	600	900	841	680	140	200	36	148	55k6	82	16	59	580	63	480	690	120	630	4	30	45	595
33B	335	810	670	1000	903	790	160	240	40	169	65m6	105	18	69	600	80	500	720	128	630	4	39	50	800
37B	375	890	750	1115	988	910	180	240	45	190	80m6	130	22	85	700	90	590	880	160	770	4	39	65	1100
42B	425	1015	850	1200	1056	910	200	280	45	210	85m6	130	22	90	790	132	640	950	150	850	6	45	65	1450
47B	475	1105	950	1328	―	―	240	330	56	252	95m6	130	25	100	,, 880	138	710	1090	170	950	6	53	70	1900
53B	530	1220	1060	1442	―	―	260	330	56	272	100m6	165	28	106	980	140	800	1200	200	1060	6	53	70	2438
60B	600	1385	1200	1627	―	―	320	380	70	334	110m6	165	28	116	1110	160	900	1360	225	1200	6	60	80	3517
67B	675	1535	1350	1822	―	―	340	450	80	355	120m6	165	32	127	1250	160	1010	1530	255	1350	6	68	90	4820
75B	750	1700	1500	1985	―	―	380	450	80	395	140m6	200	36	148	1390	175	1130	1700	285	1500	6	84	100	6656
