HJY12A、HJY14A、HJY16A、HJY18A、HJY22A、HJY25A、HJY28A、HJY31A、HJY35A、HJY40A、HJY45A、HJY50A、HJY56A、HJY13A、HJY15A、HJY17A、HJY19A、HJY21A、HJY23A、HJY26A、HJY30A、HJY33A、HJY37A、HJY42A、HJY47A、HJY53A型星轮减速机外形及安装尺寸JB/T87

发布时间：2022-05-09 16:33:14　人气：

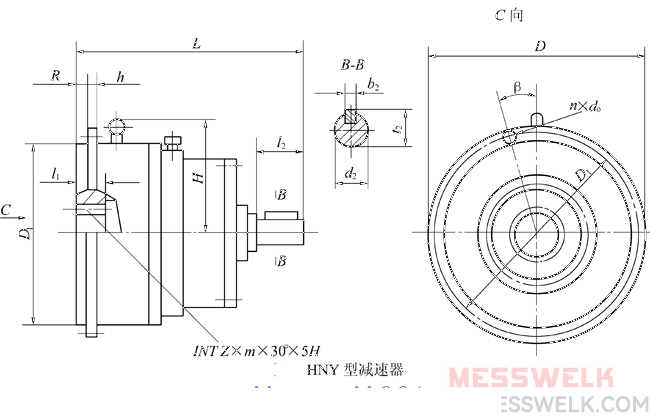

HJY型星轮减速机外形及安装尺寸 HJY12A、HJY14A、HJY16A、HJY18A、HJY22A、HJY25A、HJY28A、HJY31A、HJY35A、HJY40A、HJY45A、HJY50A、HJY56A、HJY13A、HJY15A、HJY17A、HJY19A、HJY21A、HJY23A、HJY26A、HJY30A、HJY33A、HJY37A、HJY42A、HJY47A、HJY53A型星轮减速机外形及安装尺寸JB/T87(图1)

HNY型减速机主要尺寸 /mm

规格	外形尺寸		孔输出参数及轴伸尺寸							安装联接尺寸								质量 m/kg
规格	L	H	Z	m	l₁	d₂	l₂	b₂	t₂	D	D₁	D₂ （h9）	R	n	d₀	β/（。）	h	质量 m/kg
12A	363	165	30	2	20	19j6	28	6	21.5	280	265	250	5	12	9	15	18	28
14A	368	185	30	2	20	19j6	28	6	21.5	320	300	280	5	12	9	15	20	39
16A	421	205	36	2	25	24j6	36	8	27	360	340	320	5	12	9	15	22	48
18A	449	240	38	2	28	28j6	42	8	31	400	380	360	5	12	11	15	24	66
20A	488	270	30	3	30	30k6	58	8	33	450	425	400	5	12	13.5	15	26	86
22A	514	300	38	3	35	30k6	58	8	33	500	470	450	8	12	13.5	15	26	116
25A	592	340	24	5	40	35k6	58	10	38	560	525	500	8	16	13.5	11.25	30	155
28A	638	365	28	5	45	40k6	82	12	43	630	600	560	10	16	17.5	11.25	35	221
31A	678	405	34	5	55	40k6	82	12	43	710	670	630	10	16	22	11.25	40	320
35A	720	470	38	5	60	45k6	82	14	48.5	800	750	710	10	16	22	11.25	45	432
40A	769	515	20	10	65	50k6	105	14	53.5	900	850	800	10	16	26	11.25	50	600
45A	905	590	22	10	70	60m6	105	18	64	1000	950	900	10	16	26	11.25	55	1016
50A	923	630	25	10	75	60m6	105	18	64	1120	1060	1000	10	16	33	11.25	60	1338
56A	1016	690	26	10	80	65m6	105	18	69	1260	1190	1120	10	16	33	11.25	65	1942
13A	352	176	30	2	20	16j6	28	5	18	300	285	265	5	12	9	15	18	33.5
15A	370	195	36	2	25	20j6	36	6	22.5	340	320	300	5	12	9	15	22	45.5
17A	405	215	38	2	25	28j6	42	8	31	380	360	340	5	12	11	15	22	56
19A	460	250	30	3	28	28j6	42	8	31	430	400	380	5	12	11	15	24	76
21A	479	285	33	3	30	28j6	42	8	31	475	450	430	5	12	11	15	26	98
23A	536	315	38	3	35	30k6	58	8	33	530	500	475	6	16	13.5	11.25	26	131
26A	614	355	26	5	40	40k6	82	12	43	600	565	530	6	16	17.5	11.25	30	186
30A	648	385	30	5	45	40k6	82	12	43	670	630	600	8	16	17.5	11.25	35	268
33A	691	425	34	5	55	40k6	82	12	43	750	710	670	10	16	22	11.25	40	352
37A	730	495	38	5	60	45k6	82	14	48.5	850	800	750	10	16	26	11.25	45	482
42A	776	540	20	10	65	50k6	82	14	53.5	950	900	850	10	16	26	11.25	50	633
47A	864	615	22	10	70	50k6	82	14	53.5	1060	1000	950	10	16	26	11.25	55	1119
53A	914	660	25	10	75	55k6	82	16	59	1200	1135	1060	10	16	33	11.25	60	1531
