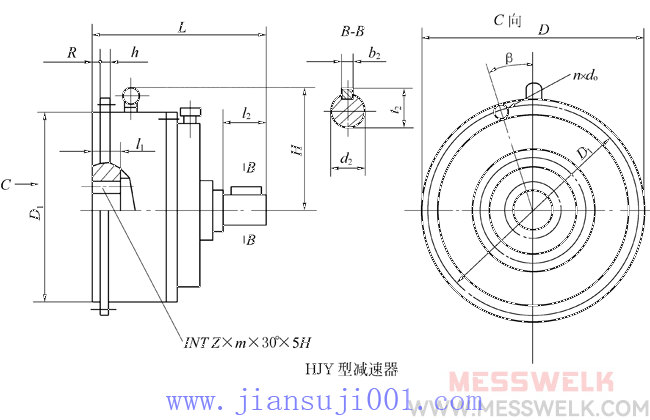

HJY型星轮减速机外形及安装尺寸 HJY12A、HJY14A、HJY16A、HJY18A、HJY22A、HJY25A、HJY28A、HJY31A、HJY35A、HJY40A、HJY45A、HJY50A、HJY56A、HJY13A、HJY15A、HJY17A、HJY19A、HJY21A、HJY23A、HJY26A、HJY30A、HJY33A、HJY37A、HJY42A、HJY47A、HJY53A型星轮减速机外形及安装尺寸JB/T87(图1)

HJY型减速机安装主要尺寸 /mm

规格	外形尺寸		孔输出参数及轴伸尺寸							安装联接尺寸								质量m/kg
规格	L	H	Z	m	l₁	d₂	l₂	b₂	t₂	D	D₁	D₂ (h9)	R	n	d₀	β/(。)	h	质量m/kg
12A	235	165	30	2	20	24j6	36	8	27	280	265	250	5	12	9	15	18	22
14A	246	185	30	2	20	28j6	42	8	31	320	300	280	5	12	9	15	20	30
16A	275	205	36	2	25	30k6	58	8	33	360	340	320	5	12	9	15	22	42
18A	289	240	38	2	28	35k6	58	10	38	400	380	360	5	12	11	15	24	57
20A	324	270	30	3	30	40k6	82	12	43	450	425	400	5	12	13.5	15	26	76
22A	350	300	38	3	35	45k6	82	14	48.5	500	470	450	8	12	13.5	15	26	106
25A	378	340	24	5	40	50k6	82	14	53.5	560	525	500	8	16	13.5	11.25	30	141
28A	432	365	28	5	45	60m6	105	18	64	630	600	560	10	16	17.5	11.25	35	200
31A	473	405	34	5	55	65m6	105	18	69	710	670	630	10	16	22	11.25	40	291
35A	491	470	38	5	60	70m6	105	20	74.5	800	750	710	10	16	22	11.25	45	400
40A	548	515	40	5	65	80m6	130	22	85	900	850	800	10	16	26	11.25	50	560
45A	634	590	22	10	70	90m6	130	25	95	1000	950	900	10	16	26	11.25	55	960
50A	687	630	25	10	75	100m6	165	28	106	1120	1060	1000	10	16	33	11.25	60	1246
56A	739	690	26	10	80	110m6	165	28	116	1260	1190	1120	10	16	33	11.25	65	1852
13A	241	176	30	2	20	28j6	42	8	31	300	285	265	5	12	9	15	18	26.5
15A	253	195	36	2	25	28j6	42	8	31	340	320	300	5	12	9	15	22	35.5
17A	287	215	38	2	25	30k6	58	8	33	380	360	340	5	12	11	15	22	50
19A	319	250	30	3	28	40k6	82	12	43	430	400	380	5	12	11	15	24	67
21A	340	285	33	3	30	40k6	82	12	43	475	450	430	5	12	11	15	26	88
23A	358	315	38	3	35	45k6	82	14	48.5	530	500	475	6	16	13.5	11.25	26	120
26A	392	355	26	5	40	50k6	82	14	53.5	600	565	530	6	16	17.5	11.25	30	171
30A	428	385	30	5	45	55k6	82	16	59	670	630	600	8	16	17.5	11.25	35	246
33A	475	425	34	5	55	60m6	105	18	64	750	710	670	10	16	22	11.25	40	322
37A	499	495	38	5	60	70m6	105	20	74.5	850	800	750	10	16	26	11.25	45	447
42A	548	540	20	10	65	80m6	130	22	85	950	900	850	10	16	26	11.25	50	589
47A	636	615	22	10	70	95m6	130	25	100	1060	1000	950	10	16	26	11.25	55	1060
53A	691	660	25	10	75	100m6	165	28	106	1200	1135	1060	10	16	33	11.25	60	1434
