HJL10A、HJML10A、HJL12A、HJML12A、HJL14A、HJML14A、HJL16A、HJML16A、HJL18A、HJML18A、HJL20A、HJML20A、HJL25、HJML25A、HJL28A、HJML28A、HJL31A、HJML31A、HJL35A、HJML35A、HJL40A、HJML40A、HJL45A、HJML45A、HJL50A、HJML50A、HJL56A

发布时间：2022-05-09 16:33:18　人气：

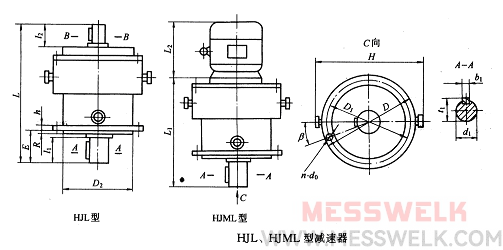

HJL、HJML型星轮减速机外形及安装尺寸 HJL10A、HJML10A、HJL12A、HJML12A、HJL14A、HJML14A、HJL16A、HJML16A、HJL18A、HJML18A、HJL20A、HJML20A、HJL25、HJML25A、HJL28A、HJML28A、HJL31A、HJML31A、HJL35A、HJML35A、HJL40A、HJML40A、HJL45A、HJML45A、HJL50A、HJML50A、HJL56A(图1)

规格	外形尺寸				轴伸尺寸								安装联接尺寸									质量m/kg
规格	L	L₁	L₂	H	d₁	l₁	b₁	t₁	d₂	l₂	b₂	t₂	D	D₁	D₂ （h9）	R	E	h	n	d₀	β/（。）	质量m/kg
10A	307	281	260	228	28j6	42	8	31	19j6	25	6	21.5	200	165	130	4	46	14	4	12	45	24
12A	366	329	320	278	38k6	58	10	41	24j6	36	8	27	250	215	180	4	62	18	4	12	45	44
14A	415	371	340	308	50k6	82	14	53.5	28j6	42	8	31	250	215	180	4	86	20	8	14	22.5	61
16A	476	417	340	376	60m6	105	18	64	30k6	58	8	33	300	265	230	4	109	22	8	14	22.5	89
18A	540	476	435	420	70m6	105	20	74.5	35k6	58	10	38	350	300	250	5	110	24	8	18	22.5	126
20A	633	551	535	470	80m6	130	22	85	40k6	82	12	43	400	350	300	5	135	26	8	18	22.5	160
22A	710	621	600	525	90m6	130	25	95	45k6	82	14	48.5	450	400	350	6	136	26	8	18	22.5	230
25A	773	695	665	590	100m6	165	28	106	50k6	82	14	53.5	500	450	400	6	171	30	12	22	15	356
28A	832	756	705	645	110m6	165	28	116	60m6	105	18	64	550	500	450	8	173	35	12	22	15	504
31A	926	829	790	720	130m6	200	32	137	65m6	105	18	69	650	590	530	10	210	40	12	26	15	687
35A	1000	888	860	825	150m6	200	36	158	70m6	105	20	74.5	750	670	600	10	210	45	12	33	15	948
40A	1152	1008	910	915	170m6	280	40	179	80m6	130	22	85	850	760	670	10	290	50	12	33	15	2141
45A	1246	1112	1100	1040	200m6	280	45	210	90m6	130	25	95	950	850	750	10	290	55	12	33	15	1662
50A	1343	1164	1100	1124	220m6	280	50	231	100m6	165	28	106	1050	950	850	10	290	60	12	33	15	2291
56A	1507	1328	1100	1256	240m6	330	56	252	110m6	165	28	116	1150	1050	950	10	340	65	12	33	15	2985
11A	350	306	285	258	30k6	58	8	33	20j6	36	6	22.5	250	215	180	4	62	18	4	12	45	27.5
13A	408	369	340	293	45k6	82	14	48.5	28j6	42	8	31	250	215	180	4	86	18	4	12	45	47
15A	445	390	340	328	50k6	82	14	53.5	28j6	42	8	31	300	265	230	4	86	22	8	22	22.5	65
17A	512	458	435	396	65m6	105	18	69	30k6	58	8	33	400	360	320	5	112	22	8	22	22.5	94
19A	576	518	535	440	80m6	110	22	85	40k6	65	12	43	400	360	320	5	137	24	8	22	22.5	133
21A	643	576	600	500	90m6	130	25	95	40k6	82	12	43	400	360	320	5	137	26	8	22	22.5	172
23A	746	673	665	550	100m6	165	28	106	45k6	82	14	48.5	455	405	355	5	204	30	8	22	22.5	241
26A	817	747	705	620	110m6	165	28	116	50k6	82	14	53.5	490	440	390	7	203	35	8	24	22.5	377
30A	889	830	790	685	130m6	200	32	137	55k6	82	16	59	650	590	620	10	234	40	8	33	22.5	540
33A	948	851	860	760	140m6	200	36	148	60m6	105	18	64	635	560	485	10	290	40	8	33	22.5	730
37A	1067	960	910	865	160m6	240	40	169	70m6	105	20	74.5	750	660	570	10	300	50	8	39	22.5	1000
42A	1118	974	910	965	180m6	240	45	190	80m6	130	22	85	850	760	670	10	250	50	12	39	15	1318
47A	1236	1115	910	1090	220m6	280	50	231	95m6	130	25	100	950	850	750	10	290	55	12	39	15	1754
53A	1396	1240	1080	1184	240m6	330	56	252	100m6	165	28	106	1050	950	850	10	340	60	12	39	15	2428
