齿轮减速机

TEX-3P齿轮减速机外形及安装尺寸

发布时间：2022-05-19 16:08:34　人气：

TEX-3P齿轮减速机外形及安装尺寸

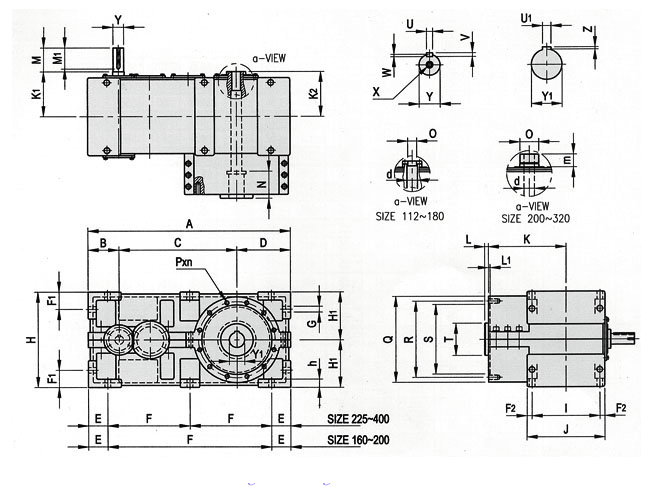

TEX-3P齿轮减速机外形及安装尺寸(图1)

型号	A	B	C	D	E	F	F1	F2	G	H	H1
160	665	100	385	180	63	539	50	15.5	20	320	160
180	744	112	432	200	70	604	60	18	22	360	180
200	835	125	485	225	80	675	70	20	24	400	200
225	935	140	545	250	90	377.5	80	22.5	27	450	225
250	1050	160	610	280	100	425	90	26	30	500	250
280	1180	180	685	315	112	478	100	30	33	560	280
320	1325	200	770	355	125	537.5	112	35	36	630	315
360	1490	225	865	400	140	605	125	40	39	710	355
400	1670	250	970	450	160	675	140	45	42	800	400

型号	h	l	J	K	K1	K2	L	L1	M R＜100	M R≥100	M1 R＜100	M1 R≥100
160	21	225	256	250	160	160	17	6	70	63	60	50
180	26	250	286	275	175	175	17	6	80	70	70	60
200	31	280	320	320	190	190	18	6	90	80	80	70
225	36	315	360	355	210	210	18	6	100	90	90	80
250	42	355	407	405	235	235	20	8	112	100	100	90
280	48	400	460	445	260	260	20	8	125	112	110	100
320	50	450	520	490	290	290	20	8	140	125	130	110
360	55	500	580	560	322	322	24	10	160	140	150	130
400	60	560	650	640	370	370	24	10	180	160	170	150

型号	m	N	n	d	O	P	Q	R	SH7	T	Y R＜100	UH9 R＜100	V R＜100	W R＜100
160		80	8	26	M18	M16	300	260	230	110	32k6	10	8	5
180		110	8	25	M20	M20	350	300	260	130	35k6	10	8	5
200	50	110	8	42	M85	M20	380	330	290	140	40k6	12	8	5
225	50	140	12	55	M85	M20	400	350	310	160	45k6	14	9	5.5
250	50	140	12	55	M85	M24	450	400	365	170	50m6	14	9	5.5
280	50	140	12	60	M90	M24	500	450	400	180	55m6	16	10	6
320	50	140	12	60	M90	M24	600	500	450	190	60m6	18	11	7
360	50	160	12	80	M120	M30	680	600	520	200	70m6	20	12	7.5
400	50	180	12	80	M120	M33	750	680	600	220	80m6	22	14	9

型号	Y R≥100	UH9 R≥100	V R≥100	W R≥100	X	Y1H7	U1H9	Z	重量 KG	油量 L
160	28k6	8	7	4	M8	42H7	12	3.3	260	10
180	32k6	10	8	5	M8	48H7	14	3.8	338	16
200	35k6	10	8	5	M10	60H7	18	4.4	490	22
225	40k6	12	8	5	M10	70H7	20	4.9	656	28
250	45k6	14	9	5.5	M10	80H7	22	5.4	900	36
280	50m6	14	9	5.5	M12	90H7	25	5.4	1300	47
320	55m6	16	10	6	M12	100H7	28	6.4	1890	60
360	60m6	18	11	7	M12	110H7	28	6.4	2820	85
400	70m6	20	12	7.5	M16	125H7	32	7.4	4020	115
