齿轮减速机

TEX-2P齿轮减速机外形及安装尺寸

发布时间：2022-05-19 16:08:34　人气：

TEX-2P齿轮减速机外形及安装尺寸

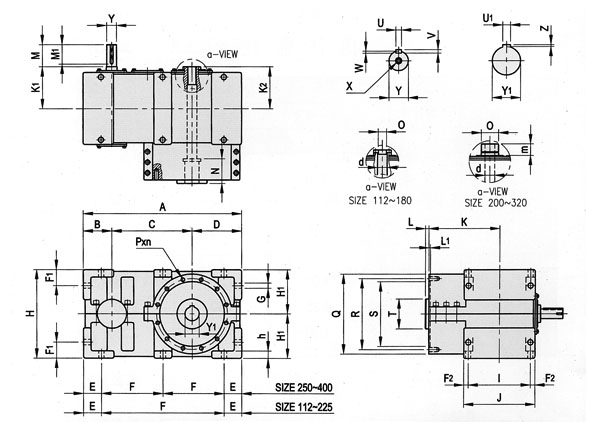

TEX-2P齿轮减速机外形及安装尺寸(图1)

型号	A	B	C	D	E	F	F1	F2	G
112	397	70	202	125	45	307	42	12	14
125	445	80	225	140	50	345	45	12	16
140	502	90	252	160	56	390	48	15	18
160	565	100	285	180	63	439	50	15.5	20
180	632	112	320	200	70	492	60	18	22
200	710	125	360	225	80	550	70	20	24
225	795	140	405	250	90	615	80	22.5	27
250	890	160	450	280	100	345	90	26	30
280	1000	180	505	315	112	388	100	30	33
320	1125	200	570	355	125	437.5	112	35	36
360	1265	225	640	400	140	492.5	125	40	39
400	1420	250	720	450	160	550	140	45	42

型号	H	H1	h	l	J	K	K1	K2	L	L1	M
112	224	112	16	160	184	180	115	115	8	5	56
125	250	125	17	180	204	205	130	130	8	5	63
140	280	140	18	200	230	215	145	145	8	5	70
160	320	160	21	225	256	250	160	160	17	6	80
180	360	180	26	250	286	275	175	175	17	6	90
200	400	200	31	280	320	320	190	200	18	6	100
225	450	225	36	315	360	355	210	220	18	6	112
250	500	250	42	355	407	405	235	245	20	8	125
280	560	280	48	400	460	445	260	270	20	8	140
320	630	315	50	450	520	490	290	300	20	8	160
360	710	355	55	500	580	560	322	332	24	10	180
400	800	400	60	560	650	640	370	370	24	10	200

型号	M1	m	N	n	O	P	d	Q	R	SH7	T
112	45		60	8	M14	M12	20	200	170	150	70
125	50		80	8	M18	M12	22	230	205	180	80
140	60		80	8	M18	M12	22	260	230	200	90
160	70		80	8	M18	M16	26	300	260	230	110
180	80		110	8	M24	M20	35	350	300	260	130
200	90	40	110	8	M85	M20	45	380	330	290	140
225	100	40	140	12	M85	M20	55	400	350	310	160
250	110	40	140	12	M85	M24	55	450	400	365	170
280	130	40	140	12	M90	M24	60	500	450	400	180
320	150	40	140	12	M90	M24	60	600	500	450	190
360	170	40	160	12	M120	M30	80	680	600	520	200
400	190	50	180	12	M120	M33	80	750	680	600	220

型号	UH9	U1H9	V	W	X	Y	Y1H7	Z	重量KG	油量L
112	8	8	7	4	M6	24k6	28H7	3.3	78	3.5
125	8	10	7	4	M8	28k6	32H7	3.3	108	4.5
140	10	10	8	5	M8	32k6	38H7	3.3	150	6
160	10	12	8	5	M10	35k6	42H7	3.3	210	8
180	12	14	8	5	M10	40k6	48H7	3.8	310	12
200	14	18	9	5.5	M10	45k6	60H7	4.4	446	18
225	14	20	9	5.5	M12	50m6	70H7	4.9	575	24
250	16	22	10	6	M12	55m6	80H7	5.4	770	33
280	18	25	11	7	M12	60m6	90H7	5.4	1082	43
320	20	28	12	7.5	M16	70m6	100H7	6.4	1415	55
360	22	28	14	9	M16	80m6	110H7	6.4	2500	79
400	25	32	14	9	M20	90m6	125H7	7.4	3500	105
