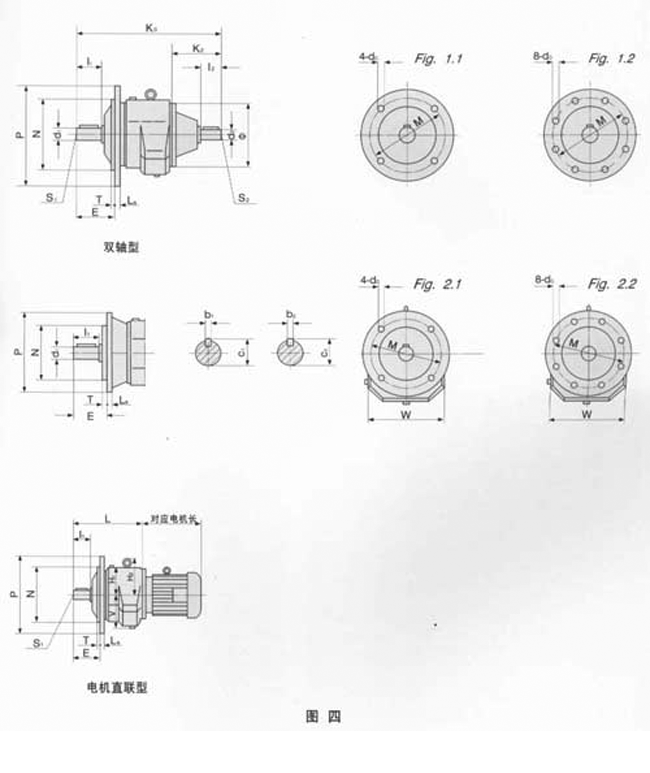

TZF-L、TAF-S型齿轮减速机外形及安装尺寸
|
机座号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | ||||||||||||||||||
|
Fig |
P |
M |
N |
d0 |
E |
T |
La |
d1/d2 |
b1/b2 |
c1/c2 |
I1/I2 |
S1/S2 |
L |
V |
H1 |
H2 |
W |
Ф |
K0 |
K2 | |
|
TAF75L |
2.1 |
120 |
100 |
80 |
6.6 |
44 |
3 |
8 |
20k6
/
- |
6
/
- |
22.5
/
- |
40
/
- |
M6
/
- |
170 |
73 |
63 |
- |
135 |
- |
- |
- |
|
TAF90L
TAF90S |
2.1 |
120 |
100 |
80 |
6.6 |
55 |
3 |
8 |
25K6
/
16K6 |
8
/
5 |
28
/
18 |
50
/
40
|
M10
/
M5 |
222 |
91 |
75 |
- |
145 |
120 |
337 |
115 |
|
2.1 |
160 |
130 |
110 |
9 |
55 |
3.5 |
10 | ||||||||||||||
|
1.1 |
200 |
165 |
130 |
11 |
85 |
3.5 |
12 | ||||||||||||||
|
TAF115L
TAF115 |
2.1 |
160 |
130 |
110 |
9 |
65 |
3.5 |
10 |
30K6
/
19K6 |
8
/
6 |
33
/
21.5 |
60
/
40 |
M10
/
M6 |
272 |
118 |
91 |
- |
190 |
160 |
392 |
120 |
|
200 |
165 |
130 |
11 |
65 |
3.5 |
10 | |||||||||||||||
|
1.1 |
250 |
215 |
180 |
14 |
80 |
4 |
15 |
249 |
369 | ||||||||||||
|
TAF140L
TAF140S |
2.1 |
250 |
215 |
180 |
14 |
86 |
4 |
15 |
40K6
/
24K6 |
12
/
8 |
43
/
27 |
80
/
50 |
M16
/
M8 |
318 |
142 |
111 |
147 |
230 |
200 |
458 |
140 |
|
1.1 |
300 |
365 |
230 |
14 |
130 |
4 |
16 |
395 | |||||||||||||
|
TAF180L
TFA180S |
2.1 |
300 |
265 |
230 |
14 |
110 |
4 |
16 |
50K6
/
28K6 |
14
/
8 |
53.5
/
31 |
100
/
60 |
M16
/
M10 |
395 |
183 |
137 |
181 |
290 |
250 |
575 |
180 |
|
1.1 |
350 |
300 |
250 |
18 |
160 |
5 |
16 | ||||||||||||||
|
TAF225L
TAF225S |
2.1 |
350 |
300 |
250 |
18 |
130 |
5 |
18 |
60m6
/
38k6 |
18
/
10 |
64
/
41 |
120
/
80 |
M20
/
M12 |
462 |
340 |
161 |
206 |
340 |
300 |
682 |
220 |
|
1.1 |
450 |
400 |
350 |
18 |
190 |
5 |
20 | ||||||||||||||
|
TAF250L
TAF250S |
2.1 |
350 |
300 |
250 |
18 |
135 |
5 |
18 |
70m6
/
42k6 |
20
/
12 |
74.5
/
45 |
140
/
110 |
M20
/
M16 |
512 |
244 |
187 |
250 |
400 |
350 |
782 |
270 |
|
1.2 |
450 |
400 |
350 |
195 |
20 | ||||||||||||||||
|
TAF265L
TAF265S |
2.2 |
450 |
400 |
350 |
18 |
170 |
5 |
22 |
90m6
/
55m6 |
25
/
16 |
95
/
59 |
170
/
110 |
M24
/
M20 |
601 |
264 |
217 |
322 |
500 |
450 |
1022 |
297 |
|
1.2 |
550 |
500 |
450 |
220 |
25 | ||||||||||||||||
|
TAF300L
TAF300S |
2.2 |
450 |
400 |
350 |
18 |
210 |
5 |
22 |
100m6
/
55m6 |
28
/
16 |
106
/
59 |
210
/
110 |
M24
/
M20 |
725 |
299 |
248 |
322 |
500 |
450 |
1022 |
297 |
|
1.2 |
550 |
500 |
450 |
260 |
25 | ||||||||||||||||
|
TAF375L |
2.2 |
550 |
500 |
450 |
18 |
210 |
5 |
25 |
120m6
/
70m6 |
32
/
20 |
127
/
74.5 |
210
/
140 |
M24
/
M20 |
745 |
375 |
286 |
377 |
600 |
550 |
1119 |
374 |
|
1.2 |
660 |
600 |
550 |
22 |
275 |
6 |
28 | ||||||||||||||
|
TAF375S |
2.2 |
550 |
500 |
450 |
18 |
210 |
5 |
25 |
120m6
/
70m6 |
32
/
20 |
127
/
74.5 |
210
/
140 |
M24
/
M20 |
802 |
375 |
297 |
389 |
600 |
550 |
1176 |
374 |
|
1.2 |
660 |
600 |
550 |
22 |
275 |
6 |
28 | ||||||||||||||
